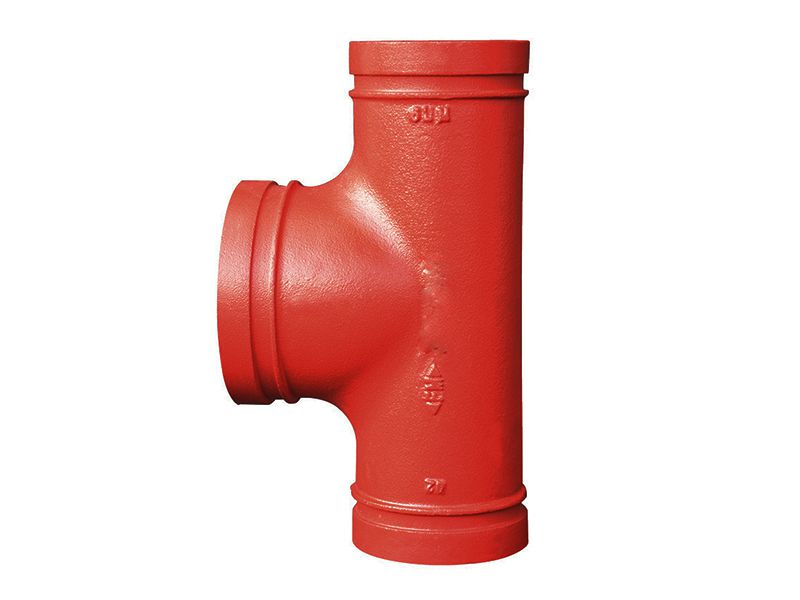

    تي جروف برأس كبير هو نوع من وصلات تي (مشترك) حيث يكون حجم الأنبوب الفرعي أكبر من الأنبوب الرئيسي. يتم استخدام وصلة تي جروف (مخدد) هذه لتوصيل الأنابيب، وتغيير اتجاهات خط الأنابيب، وضبط حجم المكونات.

    التطبيقات الموصى بها

    تي الجروف برأس كبير مناسب لأنظمة الأنابيب في صناعات مثل المواد الكيميائية، البترول، الغاز الطبيعي، إمدادات المياه، إمدادات الغاز، نقل الحرارة، والخ.، مثل أنظمة الأنابيب الكيميائية وأنظمة أنابيب حقول النفط في أعماق البحار والخ.

    التطبيقات الموصى بها
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    المواصفات الرئيسية
    • متوفرة بقياسات
      متوفرة بقياسات: من 1 إلى 12 بوصة | من DN25 إلى DN300
    • ضغط التشغيل
      ضغط التشغيل: 300PSI/2.07MPa
    • الشهادات
      الشهادات: FM/UL/CE
    • الطلاء
      الطلاء: إيبوكسي \ مجلفن
    • اللون
      اللون: أحمر \ برتقالي \ أبيض، الخ.

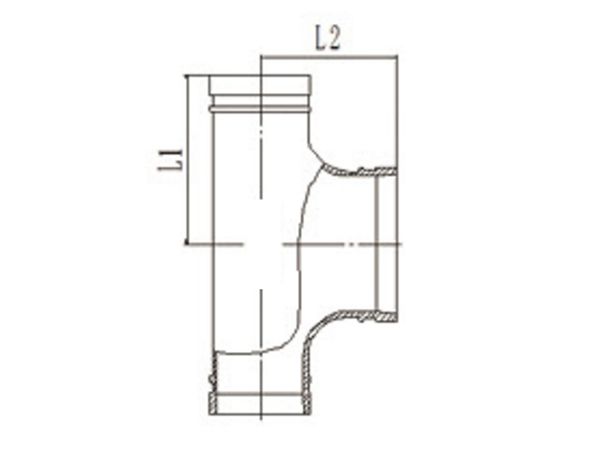

    المواصفات
    القياس الاسمي القطر الخارجي للأنبوب (OD)
    mm/in    		 الأبعاد mm
    L1 L2
    mm/in mm/in mm/in mm/in
    50*50*65 / 2*2*2 1/2 60.3*60.3*73 / 2.375*2.375*2.875 95 83
    50*50*80 / 2*2*3 60.3*60.3*88.9 / 2.375*2.375*3.5 108 95
    50*50*100 / 2*2*4 60.3*60.3*114.3 / 2.375*2.375*4.5 127 102
    65*65*80 / 2 1/2*2 1/2*3 73*73*88.9 / 2.875*2.875*3.5 108 95
    65*65*100 / 2 1/2*2 1/2*4 73*73*114.3 / 2.875*2.875*4.5 127 102
    65*65*80 / 2 1/2*2 1/2*3 76*76*88.9 / 3*3*3.5 108 95
    65*65*100 / 2 1/2*2 1/2*4 76*76*114.3 / 3*3*4.5 127 102
    80*80*100 / 2 1/2*2 1/2*4 88.9*88.9*114.3 / 2.875*2.875*4.5 127 102
    100*100*150 / 4*4*6 114.3*114.3*150 / 4.5*4.5*6.625 165 127
    125*125*200 / 5*5*8 141.3*141.3*219.1 / 5.563*5.563*8.625 197 140
    150*150*200 / 6*6*8 168.3*168.3*219.1 / 6.625*6.625*8.625 197 165
