تي جروف ميكانيكي بقامطة U
  • تي جروف ميكانيكي بقامطة U
  • تي جروف ميكانيكي بقامطة U
  • تي جروف ميكانيكي بقامطة U
    • طلب عرض سعر

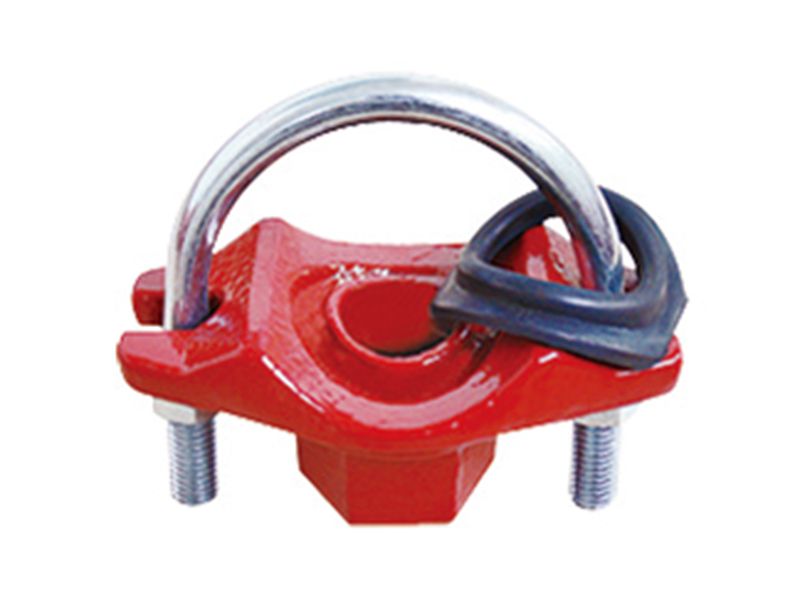

    تي جروف ميكانيكي بقامطة U تتكون من غلاف علوي وبرغي/صامولة على شكل حرف U، مما يسمح بتوصيل سريع وبسيط للأنابيب الفرعية بخط الأنابيب الرئيسي. بالمقارنة مع تي (مشترك) التفرعات التقليدية، فهي تقدم مزايا لا مثيل لها، مثل التثبيت السريع والموثوقية على المدى الطويل.

    الخصائص
    • ما عليك سوى قطع أو حفر ثقب في موقع المخرج المطلوب للأنبوب الرئيسي دون الحاجة إلى اللحام.
    • ضع التي الميكانيكي (مشترك مواسير) بحيث يتوافق الطوق في موقعه بإندماجه داخل الفتحة ويتم تثبيتها بالبرغي على شكل حرف U والصواميل.
    • تي جروف ميكانيكي يسمح بضغط تدفق كامل من خلال التجويف يصل إلى 300 رطل لكل بوصة مربعة (20 بار).
    التطبيقات الموصى بها

    تي جروف ميكانيكي بقامطة U هو المنفذ المثالي المناسب للتوصيلات المباشرة برؤوس الرشاشات، مسمار التنقيط المقلوظ و/أو المقاييس.

    التطبيقات الموصى بها
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    المواصفات الرئيسية
    • متوفرة بقياسات
      متوفرة بقياسات: من 2×1 إلى 3×1 بوصة | من DN25×15 إلى DN80×25
    • ضغط التشغيل
      ضغط التشغيل: 300PSI/2.07MPa
    • الشهادات
      الشهادات: FM/UL/CE
    • الطلاء
      الطلاء: إيبوكسي \ مجلفن
    • اللون
      اللون: أحمر \ برتقالي \ أبيض، الخ.
    • المادة
      المادة: حديد الزهر (الدكتايل)
    المواصفات

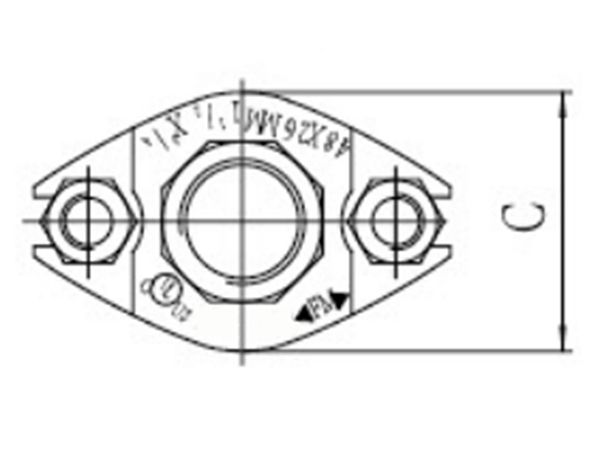

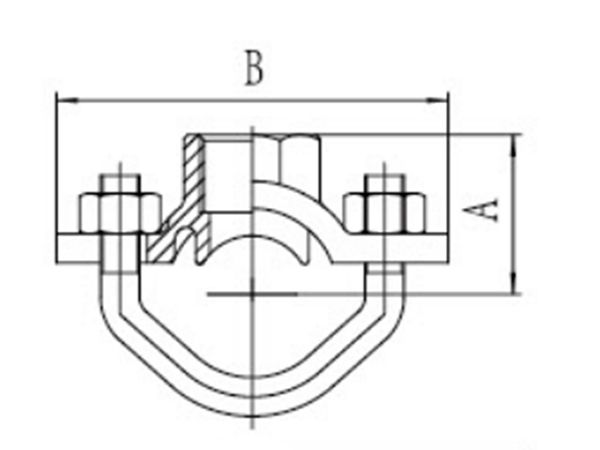

    القياس الاسمي القطر الخارجي للأنبوب (OD). قطر الثقب الأبعاد
    mm/m    		 قياس البرغي
    mm/in mm/in mm/in A mm B mm C mm mm
    25x15 / 1×1/2 33x21 / 1.327x0.825 30 / 1.18 35 / 1.38 80 / 3.15 56 / 2.2 M10x33U
    25x20 / 1×3/4 33x27 / 1.327x1.050 30 / 1.18 40 / 1.57 80 / 3.15 56 / 2.2 M10x33U
    32x15 / 1 1/4×1/2 42.4x21.3 / 1.660x0.825 30 / 1.18 43 / 1.69 90 / 3.54 56 / 2.2 M10x42U
    32x20 / 1 1/4×3/4 42.4 x 26.9 / 1.660x1.050 30 / 1.18 43 / 1.69 90 / 3.54 56 / 2.2 M10x42U
    32x25 / 1 1/4×1/2 42.4x33.7 / 1.660x1.315 30 / 1.18 51 / 2.01 90 / 3.54 56 / 2.2 M10x42U
    40x15 / 1 1/2×1/2 48.3x21.3 1.900x0.825 30 / 1.18 46 / 1.81 90 / 3.54 56 / 2.2 M10x48U
    40x20 / 1 1/2×3/4 48.3x26.9 / 1.900x1.050 30 / 1.18 46 / 1.81 90 / 3.54 56 / 2.2 M10x48U
    40x25 / 1 1/2×1 48.3x33.7 1.900x1.315 30 / 1.18 54 / 2.13 90 / 3.54 56 / 2.2 M10x48U
    50x15 / 2x1/2 60.3x21.3 / 2.375x0 825 30 / 1.18 52 / 2.05 96 / 3.78 56 / 2.2 M10x60U
    50x20 / 2x3/4 60.3x26.9 / 2.375x1.050 30 / 1.18 52 / 2.05 96 / 3.78 56 / 2.2 M10x60U
    50x25 / 2x1 60.3 x 33.7 2.375x1.315 30 / 1.18 60 / 2.36 96 / 3.78 56 / 2.2 M10x60U
    65x15 / 2 1/2×1/2 73x21 / 2.874x0.825 30 / 1.18 60 / 2.36 112 / 4.41 56 / 2.2 M10x73/76U
    65x20 / 2 1/2×3/4 73x27 / 2.874x1.050 30 / 1.18 60 / 2.36 112 / 4.41 56 / 2.2 M10x73/76U
    65x25 / 2 1/2×1/2 73x33 / 2.874x1.315 30 / 1.18 68 / 2.68 112 / 4.41 56 / 2.2 M10x73/76U
    65x15 / 2 1/2×1/2 76.1x21.3 / 3.000x0.825 30 / 1.18 60 / 2.36 112 / 4.41 56 / 2.2 M10x73/76U
    65x20 / 2 1/2×3/4 76.1 x26.9 3.000x1.050 30 / 1.18 60 / 2.36 112 / 4.41 56 / 2.2 M10x73/76U
    65x25 / 2 1/2×1/2 76.1 x33.7 / 3.000x1.315 30 / 1.18 68 / 2.68 112 / 4.41 56 / 2.2 M10x73/76U
    80×15 / 3×1/2 88.9×21.3 / 3.500×0.825 38 / 1.50 70 / 2.76 144 / 5.67 74 / 2.91 M12x89U
    80×20 / 3×3/4 88.9×26.7 / 3.500×1.050 38 / 1.50 70 / 2.76 144 / 5.67 74 / 2.91 M12x89U
    80×25 / 3×1 88.9×33.7 / 3.500×1.315 38 / 1.50 75 / 2.95 144 / 5.67 74 / 2.91 M12x89U
    ما هي وصلات المواسير الميكانيكية (كوبلنج)؟
    وصلات المواسير الميكانيكية (كوبلنج) هي وصلات تستخدم لربط أنبوبين معاً. على عكس الوصلات الملحومة التقليدية التي تتطلب عمالة ماهرة ومعدات متخصصة للتركيب، يمكن تركيب الوصلات الميكانيكية بسهولة باستخدام الأدوات الأساسية وبأقل قدر من التدريب.
    ما هي تطبيقات وصلات المواسير الميكانيكية (كوبلنج)؟
    تتميز وصلات المواسير الميكانيكية (كوبلنج) بنطاق واسع من التطبيقات، حيث تشمل أنظمة الأنابيب في مصانع التصنيع والمعدات الصناعية، مرافق معالجة المياه، وأنظمة نقل النفط.
    ما هي مزايا استخدام وصلات الجروف (مخددة) والوصلات الميكانيكية في نظام الأنابيب؟
    باستخدام وصلات الربط الخالية من اللهب في نظام الأنابيب، فإنه يوفر سرعة تركيب متزايدة، وتقليل المخاطر المحتملة أثناء عملية تركيب الأنابيب، بالإضافة إلى تقليل التأثير على نظام خطوط الأنابيب بسبب التمدد الحراري، والانكماش، والاهتزازات الجيولوجية، وخفض تكلفة الصيانة على المدى الطويل.
