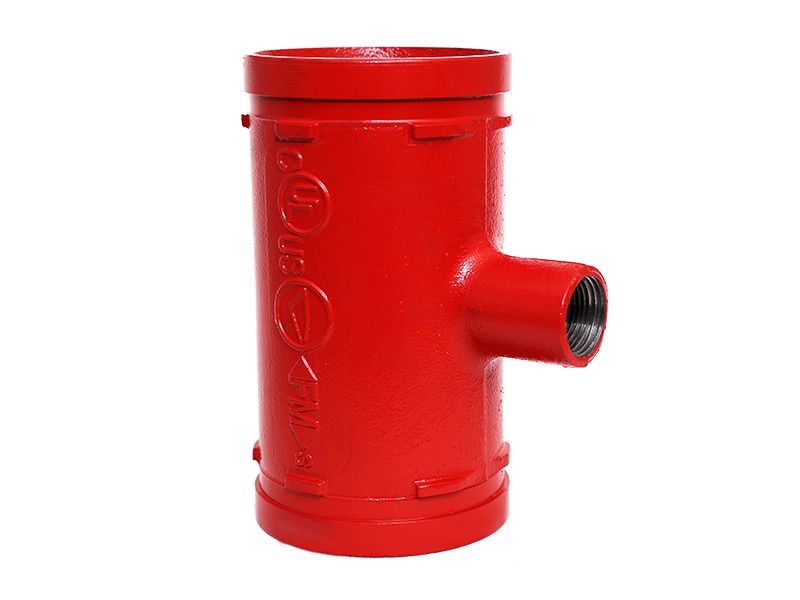

تي جروف مسلوب مقلوظ
  • تي جروف مسلوب مقلوظ
  • تي جروف مسلوب مقلوظ
    • طلب عرض سعر

    وصلة تي جروف مسلوب مقلوظة هي نوع من وصلات المشترك (وصلة ثلاثية) حيث يكون حجم الأنبوب الفرعي أصغر من الأنبوب الرئيسي (مسلوب)، وتكون الوصلة الفرعية مقلوظة (سن). عادة ما تكون مصنوعة من مواد مثل الفولاذ المقاوم للصدأ أو النحاس أو PVC، وفقاً لنوع التطبيق والمائع الذي يتم نقله. يعد اختيار الحجم والمواد المناسبة لتيهات التخفيض (نقاص) المقلوظة أمر بالغ الأهمية لضمان سلامة وعمر أنظمة خطوط الأنابيب.

    التطبيقات الموصى بها
    • تي الجروف المسلوب المقلوظ مناسب لأنظمة الأنابيب في العديد من التطبيقات الصناعية مثل البترول والكيماويات والنفط والغاز الطبيعي، بما في ذلك معدات معالجة مياه الصرف الصحي وأنظمة نقل الغاز الطبيعي.
    • توصيل الأنابيب، توفر تغييرات في الاتجاه، وتتكيف مع الأحجام أو المكونات.
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    المواصفات الرئيسية
    • متوفرة بقياسات
      متوفرة بقياسات: من 2×1 إلى 10×4 بوصة | من DN32×25 إلى DN250×65
    • ضغط التشغيل
      ضغط التشغيل: 300PSI/2.07MPa
    • الشهادات
      الشهادات: FM/UL/CE
    • الطلاء
      الطلاء: إيبوكسي \ مجلفن
    • اللون
      اللون: أحمر \ برتقالي \ أبيض، الخ.
    المواصفات

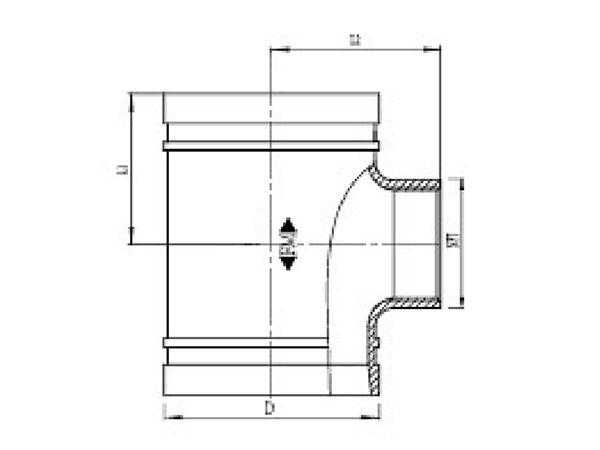

    القياس الاسمي القطر الخارجي للأنبوب (OD). الأبعاد
      mm/in L1 mm/in L2mm/in
    50x25 / 2x1 60.3x33.7 / 2.375x1.315 70 / 2.76 70 / 2.76
    50x32 / 2x11/4 60.3 x 42.4 / 2.375x1.660 70 / 2.76 70 / 2.76
    50x40 / 2x11/2 60.3x48.3 / 2.375x1.900 70 / 2.76 70 / 2.76
    65x25 / 2 1/2x1 73.0 x 33.7 / 2.875x1.315 76 / 2.99 76 / 2.99
    65x32 / 2 1/2x1 1/4 73.0x42.4 / 2.875x1.660 76 / 2.99 76 / 2.99
    65x40 / 2 1/2x1 1/2 73.0x48.3 / 2.875x1.900 76 / 2.99 76 / 2.99
    65x50 / 2 1/2x2 73.0 x 60.3 / 2.875 x 2.375 76 / 2.99 76 / 2.99
    65x25 / 2 1/2x1 76.1x33.7 / 3.000x1.315 95 / 3.74 95 / 3.74
    65x32 / 2 1/2x1 1/4 76.1x42.4 / 3.000x1.660 95 / 3.74 95 / 3.74
    65x40 / 2 1/2x1 1/2 76.1x48.3 / 3.000x1.900 95 / 3.74 95 / 3.74
    65x50 / 2 1/2x2 76.1x60.3 / 3.000 x 2.375 95 / 3.74 95 / 3.74
    80x25 / 3x1 88.9 x 33.7 / 3.500x1.315 108 / 4.25 108 / 4.25
    80x32 / 3x11/4 88.9x42.4 / 3.500x1.660 108 / 4.25 108 / 4.25
    80x40 / 3x1 1/2 88.9 x 48.3 / 3.500x1.900 108 / 4.25 108 / 4.25
    80x50 / 3x2 88.9 x 60.3 / 3.500 x 2.375 108 / 4.25 108 / 4.25
    80x65 / 3x2 1/2 88.9 x 76.1 / 3.500 x 3.000 108 / 4.25 108 / 4.25
    100x65 / 4x2 1/2 108.0 x 76.1 / 4.250x3.000 127 / 5 127 / 5
    100x80 / 4x3 108.0 x 88.9 / 4.250x3.500 127 / 5 127 / 5
    100x25 / 4x1 114.3x33.7 / 4.500 x 1.315 127 / 5 127 / 5
    100x32 / 4x1 1/4 114.3x42.4 / 4.500x1.660 127 / 5 127 / 5
    100x40 / 4x1 1/2 114.3x48.3 / 4.500x1.900 127 / 5 127 / 5
    100x50 / 4x2 114.3x60.3 / 4.500x2.375 127 / 5 127 / 5
    100x65 / 4x2 1/2 114.3x76.1 / 4.500 x 3.000 127 / 5 127 / 5
    100x80 / 4x3 114.3x88.9 / 4.500 x 3.500 127 / 5 127 / 5
    125x25 / 5x1 139.7 x 33.7 / 5.500x1.315 110 / 4.33 110 / 4.33
    125x32 / 5x1 1/4 139.7x42.4 / 5.500x1.660 110 / 4.33 110 / 4.33
    125x40 / 5x 1 1/2 139.7x48.3 / 5.500 x1.900 110 / 4.33 110 / 4.33
    125x50 / 5x2 139.7x60.3 / 5.500 x 2.375 110 / 4.33 110 / 4.33
    125x65 / 5 x 2 1/2 139.7x76.1 / 5.500 x 3.000 110 / 4.33 110 / 4.33
    125x80 / 5x3 139.7x88.9 / 5.500 x 3.500 110 / 4.33 110 / 4.33
    150x25 / 6x1 165.1x33.7 / 6.500x1.315 165 / 6.5 165 / 6.5
    150x32 / 6x1 1/4 165.1x42.4 / 6.500x1.660 165 / 6.5 165 / 6.5
    150x40 / 6x1 1/2 165.1x48.3 / 6.500x1.900 165 / 6.5 165 / 6.5
    150x50 / 6x2 165.1x60.3 / 6.500x2.375 165 / 6.5 165 / 6.5
    150x65 / 6x2 1/2 165.1x76.1 / 6.500x3.000 165 / 6.5 165 / 6.5
    150x80 / 6x3 165.1x889 / 6.500x3.500 165 / 6.5 165 / 6.5
    150x 100 / 6x4 165.1x114.3 / 6.500x4.500 165 / 6.5 165 / 6.5
    150x25 / 6x1 168.3 x 33.7 / 6.625x1.315 140 / 5.51 140 / 5.51
    150x32 / 6x1 1/4 168.3x42.4 / 6.625x1.660 140 / 5.51 140 / 5.51
    150x40 / 6x11/2 168.3 x 48.3 / 6.625 x1.900 140 / 5.51 140 / 5.51
    150x50 / 6x2 168.3 x 60.3 / 6.625x2.375 140 / 5.51 140 / 5.51
