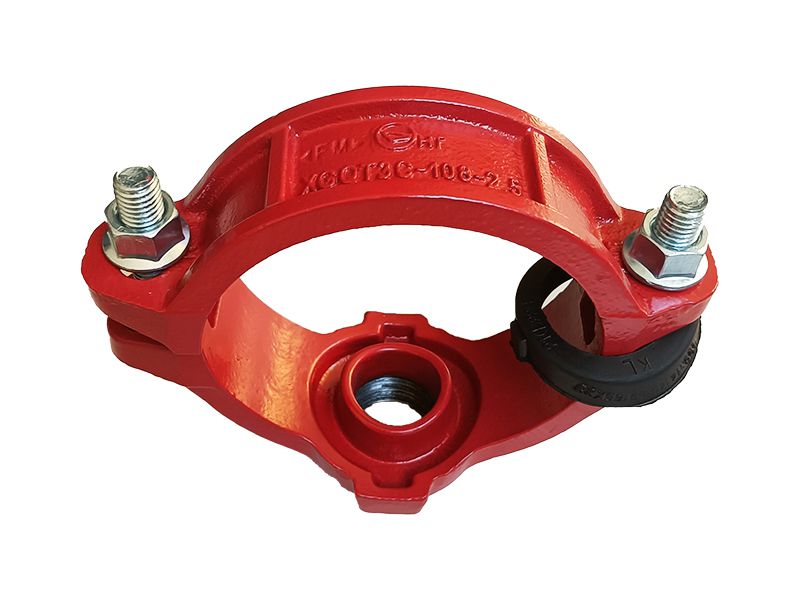

    وصلة تي جروف المقلوظة الميكانيكية (مشترك مخدد) تتكون من أجزاء علوية وسفلية، حشية، براغي/صواميل، مما يوفر طريقة بسيطة وسريعة لتوصيل التفرعات. يضمن تركيبة منع التسرب للحشية الإحكام الدائم. أثناء العمليات الميدانية، يمكن تركيب تي جروف الميكانيكي بدقة على خط الأنابيب لضمان دقة توصيل مخرج التفرع.

    الخصائص
    • توفر مخرج تي جروف المقلوظ الميكانيكي منفذ مقلوظ (سن) إضافي في الأنابيب الموجودة.
    • بالنسبة للتوصيلات الجديد، فإن استخدام المشترك المخدد الميكانيكي يعد طريقة لتجاوز مخفضات تي.
    • تي جروف ميكانيكي يمكن تحويلها بسهولة إلى صليبة عند الضرورة.
    التطبيقات الموصى بها

    يعتبر منفذ تي جروف المقلوظ الميكانيكي مناسب لأنظمة الأنابيب المخددة، مثل أنظمة مكافحة الحرائق وأنظمة أنابيب الرش.

    التطبيقات الموصى بها
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    المواصفات الرئيسية
    • متوفرة بقياسات
      متوفرة بقياسات: من 2×1 إلى 10×4 بوصة | من DN32×25 إلى DN250×65
    • ضغط التشغيل
      ضغط التشغيل: 300PSI/2.07MPa
    • الشهادات
      الشهادات: FM/UL/CE
    • الطلاء
      الطلاء: إيبوكسي \ مجلفن
    • المادة
      المادة: حديد الزهر (الدكتايل)
    المواصفات

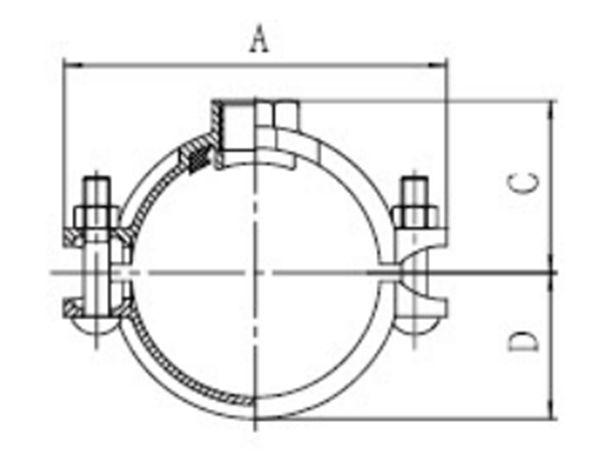

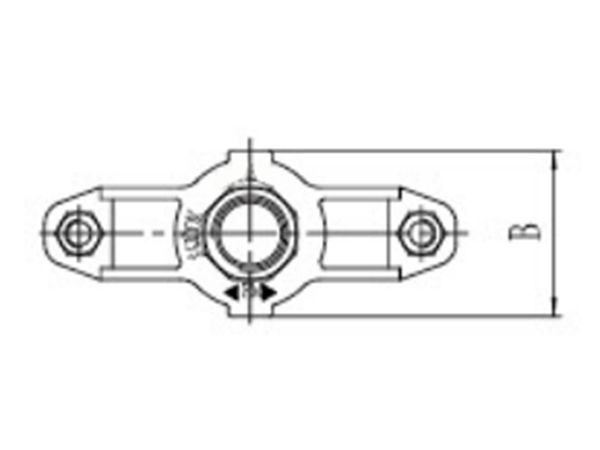

    القياس الاسمي القطر الخارجي للأنبوب (OD) قطر الثقب الأبعاد قياس البرغي
    mm/in mm/in قياسات قطع الثقب mm/in No.-Size / mm
    A / mm B / mm C / mm D / mm
    50×15 / 2×1/4 60x21 / 2.375×0.827 38 / 1.5 118 / 4.64 74 / 2.91 55 / 2.17 40 / 1.57 M10×55-2
    50×20 / 2×3/4 60x27 / 2.375×1.063 38 / 1.5 118 / 4.64 74 / 2.91 60 / 2.36 40 / 1.57 M10×55-2
    50×25 / 2×1 60.3×33.7 / 2.375×1.315 38 / 1.5 118 / 4.64 74 / 2.91 60 / 2.36 40 / 1.57 M10×55-2
    50×32 / 2×1 1/4 60.3×42.4 / 2.375×1.660 45 1.77 118 / 4.64 74 / 2.91 60 / 2.36 40 / 1.57 M10×55-2
    50×40 / 2×1 1/2 60.3×48.3 / 2.375×1.900 45 / 1.77 118 / 4.64 74 / 2.91 60 / 2.36 40 / 1.57 M10×55-2
    65×15 / 2 1/2×1/4 73x21 / 2.875×0.827 38 / 1.5 132 / 5.2 74 / 2.91 62 / 2.52 47 / 1.85 M12×70-2
    65×20 / 2 1/2×3/4 73x27 / 2.875×1.063 38 / 1.5 132 / 5.2 74 / 2.91 62 / 2.52 47 / 1.85 M12×70-2
    65×25 / 2 1/2×1 73×33.7 / 2.875×1.315 38 / 1.5 132 / 5.2 74 / 2.91 64 / 2.52 47 / 1.85 M12×70-2
    65×32 / 2 1/2×1 1/4 73×42.4 / 2.875×1.660 51 / 2.01 132 / 5.2 82 / 3.23 64 / 2.52 47 / 1.85 M12×70-2
    65×40 / 2 1/2×1 1/2 73×48.3 / 2.875×1.900 51 / 2.01 132 / 5.2 82 / 3.23 64 / 2.52 47 / 1.85 M12×70-2
    65×50 / 2 1/2×2 73x60 / 2.875×2.375 51 / 2.01 132 / 5.2 84 / 3.23 75 / 2.95 47 / 1.85 M12×70-2
    65×15 / 2 1/2×1/4 76x21 / 3.000×0.827 38 / 1.5 135 / 5.31 72 / 2.83 62 / 2.52 48 / 1.89 M12×70-2
    65×20 / 2 1/2×3/4 76x27 / 3.000×1.063 38 / 1.5 135 / 5.31 72 / 2.83 64 / 2.52 48 / 1.89 M12×70-2
    65×25 / 2 1/2×1 76.1×33.7 / 3.000×1.315 38 / 1.5 135 / 5.31 72 / 2.83 64 / 2.52 48 / 1.89 M12×70-2
    65×32 / 2 1/2×1 1/4 76.1×42.4 / 3.000×1.660 51 / 2.01 135 / 5.31 85 / 3.35 66 / 2.60 48 / 1.89 M12×70-2
    65×40 / 2 1/2×1 1/2 76.1×48.3 / 3.000×1.900 51 / 2.01 135 / 5.31 85 / 3.35 66 / 2.60 48 / 1.89 M12×70-2
    65×50 / 2 1/2×2 76x60 / 3.000×2.375 51 / 2.01 135 / 5.31 84 / 3.23 76 / 2.99 48 / 1.89 M12×70-2
    80×15 / 3×1/2 88.9×21.3 / 3.500×0.825 38 / 1.50 146 / 5.75 74 / 2.91 66 / 2.60 55 / 2.17 M12×70-2
    80×20 / 3×3/4 88.9×26.7 / 3.500×1.050 38 / 1.50 146 / 5.75 74 / 2.91 66 / 2.60 55 / 2.17 M12×70-2
    80×25 / 3×1 88.9×33.7 / 3.500×1.315 38 / 1.18 146 / 5.75 74 / 2.91 70 / 2.76 55 / 2.17 M12×70-2
    80×32 / 3×1 1/4 88.9×42.4 / 3.500×1.660 51 / 2.01 146 / 5.75 86 / 3.39 73 / 2.87 55 / 2.17 M12×70-2
    80×40 / 3×1/2 88.9×48.3 / 3.500×1.900 51 / 2.01 146 / 5.75 86 / 3.39 77 / 3.03 55 / 2.17 M12×70-2
    80x50 / 3x2 88 9 x 60.3 3.500 x 2.375 64 / 2.52 146 / 5.75 96 / 3.78 80 / 3.15 55 / 2.17 M12x70-2
    80x65 / 3x2 1/2 89x76 / 3.500 x 3.000 64 / 2.52 146 / 5.75 99 / 3.90 84 / 3.31 55 / 2.17 M12×70-2
    100x25 / 4x1 108x33.7 4.250x1.315 38 / 1.5 172 / 6.77 72 / 283 76 / 2.99 64 / 2.52 M12x75-2
    100x32 / 4x1 1/4 108.0x42.4 / 4.250x1.660 51 / 2.01 172 / 6.77 82 / 3.23 76 / 2.99 64 / 2.52 M12x75-2
    100x40 / 4x1 1/2 108.0x48.3 / 4.250x1.900 51 / 2.01 172 / 6.77 82 / 3.23 76 / 2.99 64 / 2.52 M12x75-2
    100x50 / 4x2 108.0x60.3 / 4.250x2.375 64 / 2.52 172 / 6.77 95 / 3.74 78 / 3.07 64 / 2.52 M12x75-2
    100x15 / 4x1/4 114x21 / 4.500x0.825 38 / 1.5 178 / 7.01 74 / 2.91 83 / 3.27 69 / 2.72 M12x75-2
    100x20 / 4x3/4 114x27 / 4.500x1.063 38 / 1.5 178 / 7.01 74 / 2.91 83 / 3.27 69 / 2.72 M12x75-2
    100x25 / 4x1 114.3x33.7 4.500x1.315 38 / 1.5 178 / 7.01 74 / 2.91 86 / 3.99 69 / 2.72 M12x75-2
    100x32 / 4x1 1/4 114.3x42.4 / 4.500x1.660 51 / 2.01 178 / 7.01 86 / 3.39 87 / 3,43 69 / 2.72 M12x75-2
    100x40 / 4 x1 1/2 114,3x48.3 4.500 X1.900 51 / 2.01 178 / 7.01 86 / 3.39 89 / 3.51 69 / 2.72 M12x75-2
    100x50 / 4x2 114.3x60.3 4.500x2.375 64 / 2.52 178 / 7.01 100 / 3.94 94 / 3.7 69 / 2.72 M12x75-2
    100x65 / 4x2 1/2 114.3x76.1 4500x3.000 70 / 2.76 178 / 7.01 106 / 4.17 100 / 3.94 69 / 2.72 M12x75-2
    100x80 / 4x3 114.3x88.9 4.500x3.500 89 / 3.5 178 / 7.01 124 / 4.88 99 / 3.9 69 / 2.72 M12x75-2
    125x25 / 5x1 133.0 x 33 7 5.250x1.315 38 / 1.5 200 / 7.87 74 / 2.91 95 / 3.74 77 / 3.03 M16x85-2
    125x32 / 5x1 1/4 133.0 x 42.4 5.250x1.660 51 / 2.01 200 / 7.87 86 / 3.39 95 / 3.74 77 / 3.03 M16x85-2
    125x40 / 5x1 1/2 133.0x48.3 5.250x1.900 51 / 2.01 200 / 7.87 86 / 3.39 95 / 3.74 77 / 3.03 M16x85-2
    125x50 / 5x2 133.0 x 60.3 5.250x2.375 64 / 2.52 200 / 7.87 100 / 3.94 104 / 4.09 77 / 3.03 M16x85-2
    125x25 / 5x1 139.7x33.7 5.503x1.315 38 / 1.5 213 / 8.39 74 / 2.91 98 / 3.86 81 / 3.19 M16x85-2
    125x32 / 5x1 1/4 139,7x42.4 5.500x1.660 51 / 2.01 213 / 8.39 86 / 3.39 99 / 3.9 81 / 3.19 M16x85-2
    125x40 / 5x1 1/2 139.7x48.3 5.500 x1.900 51 / 2.01 213 / 8.39 86 / 3.39 111 / 4.37 81 / 3.19 M16x85-2
    125x50 / 5x2 133.0 x 60.3 5.250x2.375 64 / 2.52 213 / 8.39 100 / 2.19 106 / 4.17 81 / 3.19 M16x85-2
    125x65 / 5x2 1/2 139.0 x 76.1 / 5.500x3.000 70 / 2.76 213 / 8.39 108 / 4.25 110 / 4.33 81 / 3.19 M16x85-2
    150x25 / 6x1 165.1x33.7 / 6.500x1.315 38 / 1.5 239 / 9.41 74 / 2.91 112 / 4.41 95 / 3.74 M16x 105-2
    150x32 / 6x1 1/4 165.1x42.4 / 6.500x1.660 51 / 2.01 239 / 9.41 86 / 3.39 113 / 4.45 95 / 3.74 M16x 105-2
    150x40 / 6x1 1/2 165.1x48.3 / 6.500x1.900 51 / 2.01 239 / 9.41 86 / 3.39 115 / 4.53 95 / 3.74 M16x 105-2
    150x50 / 6x2 165.1x60.3 / 6.500x2.375 64 / 2.52 239 / 9.41 100 / 3.94 120 / 4.72 95 / 3.74 M16x 105-2
    150x65 / 6x2 1/2 165.1x76.1 / 6.500x3.000 70 / 2.76 239 / 9.41 108 / 4.25 124 / 4.68 95 / 3.74 M16x105-2
    150x80 / 6x3 165.1x88.9 / 6.500x3.500 89 / 3.5 239 / 9.41 126 / 4.96 123 / 4.84 95 / 3.74 M16x 105-2
    150x25 / 6x1 168.3 x 33.7 / 6.625x1.315 38 / 1.5 255 / 10.04 74 / 2.91 115 / 4.53 96 / 3.78 M16x105 2
    150x32 / 6x1 1/4 168.3x42.4 / 6.625x1.660 51 / 2.01 255 / 10.04 88 / 3.64 115 / 4.53 96 / 3.78 M16x 105-2
    150x40 / 6x1 1/2 168.3 x 48.3 6.625x1.900 51 / 2.01 255 / 10.04 88 / 3.64 115 / 4.53 96 / 3.78 M16x 105-2
    150x50 / 6x2 168.3x60.3 6.625x2.375 64 / 2.52 255 / 10.04 102 / 4.02 120 / 4.72 96 / 3.78 M16x 105-2
    150x65 / 6x2 1/2 168.3 x 73 6.625x3.000 70 / 2.76 255 / 10.04 108 / 4.25 122 / 4.80 96 / 3.78 M16x 105-2
    150x80 / 6x3 168.3 x 88.9 / 6.625x3.500 89 / 3.5 255 / 10.04 124 / 4.88 122 / 4.80 96 / 3.78 M16x 105-2
    200x25 / 8x1 219.1 x 33.7 / 8.625x3.315 38 / 1.5 310 / 12.21 73 / 2.87 135.5 / 5.35 115 / 4.53 M20x 115-2
    200x32 / 8x1 1/4 219.1 x42.4 / 8.625x1.660 51 / 2.01 310 / 12.21 82 / 3.23 135.5 / 5.35 115 / 4.53 M20x 115-2
    200x40 / 8x1 1/2 219.1 x48.3 / 8.625x1.900 51 / 2.01 310 / 12.21 86 / 3.39 135.5 / 5.35 115 / 4.53 M20x 115-2
    200x50 / 8x2 219.1 x 33.7 / 8.625x2.375 38 / 1.5 310 / 12.21 97 / 3.82 138 / 5.43 115 / 4.53 M20x 115-2
    200x65 / 8x2 1/2 219.1 x76.1 / 8.625x3.000 70 / 2.76 310 / 12.21 115 / 4.53 138 / 5.43 115 / 4.53 M20x 115-2
    ما هي مميزات استخدام وصلات الأنابيب المخددة والوصلات الميكانيكية بالمقارنة مع أنظمة الأنابيب الملحومة التقليدية؟
    توفر وصلات الأنابيب المخددة والوصلات الميكانيكية العديد من المزايا المهمة مقارنة بأنظمة الأنابيب الملحومة التقليدية، بما في ذلك التثبيت الأسرع والصيانة الأسهل والمرونة المحسنة والسلامة المعززة لنظام خطوط الأنابيب.
    ما هي تطبيقات وصلات الأنابيب المخددة والوصلات الميكانيكية؟
    نظراً للخصائص الممتازة، يتم استخدام وصلات الأنابيب هذه على نطاق واسع في أنظمة أنابيب رشاشات مكافحة الحريق، أنظمة الأنابيب المستخدمة في صناعات تجهيز الأغذية، وأنظمة الأنابيب الصناعية، والخ.
