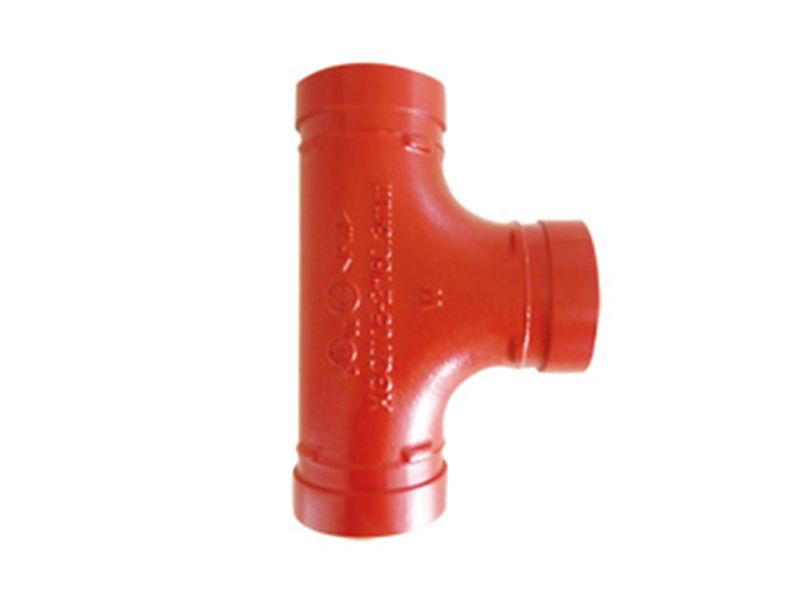

تي جروف عادي طويلGrooved Long Radius Equal Tee

وصلات أنابيب مخددة

طلب عرض سعر

تي جروف عادي طويل هو نوع من وصلات ثلاثية (مشترك) حيث يكون للأنبوب الرئيسي والفرعي نفس الحجم. إن تي جروف عادي طويل ذات نصف القطر المتساوي أطول بالمقارنة بتي جروف العادي القياسي. يكون الأنبوب الفرعي متعامد مع الأنبوب الرئيسي ويتم توصيل الطرف المخدد بالأنبوب باستخدام وصلات الربط لتوفير تغييرات في اتجاه التدفق.

التطبيقات الموصى بها

تي الجروف العادي الطويل مناسب لأنظمة الأنابيب في العديد من التطبيقات الصناعية مثل أنظمة الأنابيب الكيميائية، أنظمة أنابيب حقول النفط في أعماق البحار، والخ.
توصيل الأنابيب، توفر تغييرات في الاتجاه، وتتكيف مع الأحجام أو المكونات.

المواصفات الرئيسية

متوفرة بقياسات: من 1 إلى 12 بوصة | من DN25 إلى DN300
ضغط التشغيل: 300PSI/2.07MPa
الشهادات: FM/UL/CE
الطلاء: إيبوكسي \ مجلفن
اللون: أحمر \ برتقالي \ أبيض، الخ.

المواصفات

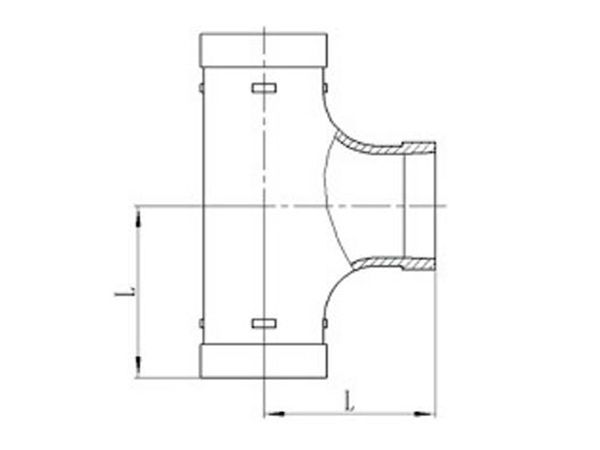

القياس الاسمي	القطر الخارجي للأنبوب (OD)	الأبعاد
mm/in	mm/in	L mm/in
25 / 1	33.7 / 1.327	70 / 2.76
32 / 1 1/4	42.4 / 1.669	70 / 2.76
40 / 1 1/2	48.3 / 1.9	70 / 2.76
50 / 2	60.3 / 2.375	82 / 3.23
65 / 2 1/2	73 / 2.875	95 / 3.74
65 / 2 1/2	76 / 3	95 / 3.74
80 / 3	88.9 / 3.5	108 / 4.25
100 / 4	108 / 4.25	127 / 5
100 / 4	114.3 / 4.5	127 / 5
125 / 5	133 / 5.25	140 / 5.51
125 / 5	139.7 / 5.5	140 / 5.51
125 / 5	141.3 / 5.563	140 / 5.51
150 / 6	159 / 6.25	165 / 6.5
150 / 6	165.1 / 6.5	165 / 6.5
150 / 6	168.3 / 6.625	165 / 6.5
200 / 8	219.1 / 8.625	197 / 7.76
250 / 10	273 / 10.75	229 / 9.02
300 / 12	323.9 / 12.75	254 / 10
