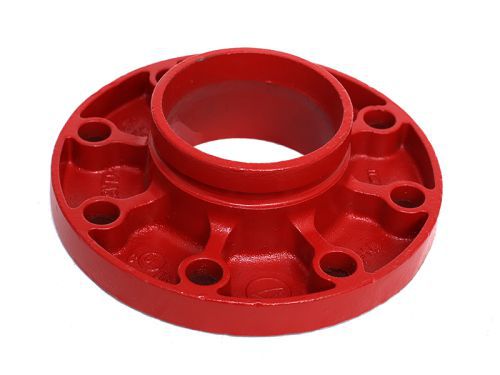

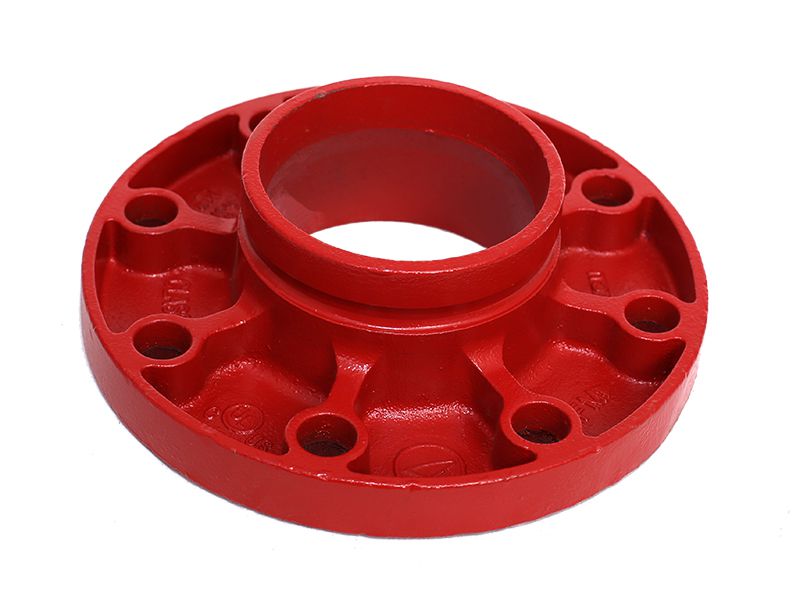

    فلانشة الجروف ذات الرقبة عبارة عن فلنجة توصيل وربط قابلة للتعديل تعمل بشكل مشابه لمفصل التمدد. تتكون من قرصين مثبتين بشكل فردي، مع وضع حشية شفة بينهما. يتم بعد ذلك ربط الأقراص معاً باستخدام البراغي لإكمال الاتصال. تأتي بعض التركيبات والمعدات مع أقراص فلنجة مثبتة مسبقاً، والتي تندرج أيضاً ضمن وصلات الربط بالفلانشة.

    الخصائص

    وصلات الربط بالفلانشة تعد ضرورية لربط الأنابيب أثناء الإنشاء، مما يوفر تركيب مريح ويتحمل الضغوط العالية.

    التطبيقات الموصى بها

    تستخدم فلانشة جروف برقبة بشكل شائع في الظروف التي تتطلب تمديد الأنابيب أو توصيل الأنابيب بأحجام أو أنواع مختلفة. لديها تطبيقات في أنظمة الصرف الصحي، خطوط أنابيب التدفئة والتهوية وتكييف الهواء (HVAC)، خطوط الأنابيب الكيميائية، وتطبيقات الأنابيب الصناعية المختلفة.

    التطبيقات الموصى بها
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    المواصفات الرئيسية
    • متوفرة بقياسات
      متوفرة بقياسات: من 1 إلى 12 بوصة | من DN25 إلى DN300
    • ضغط التشغيل
      ضغط التشغيل: 300PSI/2.07MPa
    • الشهادات
      الشهادات: FM/UL/CE
    • الطلاء
      الطلاء: مطلية \ إيبوكسي \ طلاء E (الرحلان الكهربائي) \ مجلفن
    • اللون
      اللون: أحمر \ برتقالي \ أبيض، الخ.
    المواصفات
    القياس الاسمي القطر الخارجي للأنبوب (OD). الأبعاد
    mm/in    		 قياس البرغي
    mm/in mm/in L mm/in X mm/in Y mm/in Z mm/in No.-Size mm
    50 / 2 60.3 / 2.375 64 / 2.52 165 / 6.02 125 / 4.92 19 / 0.75 4-Φ16
    65 / 2 1/2 73 / 2.875 60 / 2.36 185 / 6.89 145 / 5.71 16 / 0.63 4-Φ 16
    65 / 2 1/2 76.1 / 3 50 / 1.97 185 / 6.89 145 / 5.71 13 / 0.51 4-Φ 16
    80 / 3 88.9 / 3.5 60 / 2.36 200 / 7.48 160 / 6.3 13 / 0.51 8-Φ16
    100 / 4 108 / 4.25 70 / 2.76 220 / 8.27 180 / 7.09 18 / 0.71 8-Φ16
    100 / 4 114.3 / 4.5 70 / 2.76 220 / 8.58 180 / 7.09 18 / 0.71 8-Φ16
    125 / 5 133 / 5.25 70 / 2.76 250 / 8.58 210 / 7.09 18 / 0.71 8-Φ16
    125 / 5 139.7 / 5.5 70 / 2.76 250 / 8.58 210 / 7.09 18 / 0.71 8-Φ16
    150 / 6 159 / 6.25 70 / 2.76 285 / 11.1 240 / 9.44 18 / 0.71 8-Φ20
    150 / 6 165.1 / 6.5 70 / 2.76 285 / 11.1 240 / 9.44 18 / 0.71 8-Φ20
    150 / 6 168.3 / 6.625 70 / 2.76 285 / 11.1 240 / 9.44 19 / 0.75 8-Φ20
    200 / 8 219.1 / 8.625 80 / 3.15 340 / 13.11 295 / 11.61 19 / 0.75 12-Φ20
    250 / 10 273 / 10.75 80 / 3.15 405 / 15.63 355 / 13.98 18 / 0.71 12*M24
