وصلة مخفض جروف مرنة
  • وصلة مخفض جروف مرنة
  • وصلة مخفض جروف مرنة
    • طلب عرض سعر

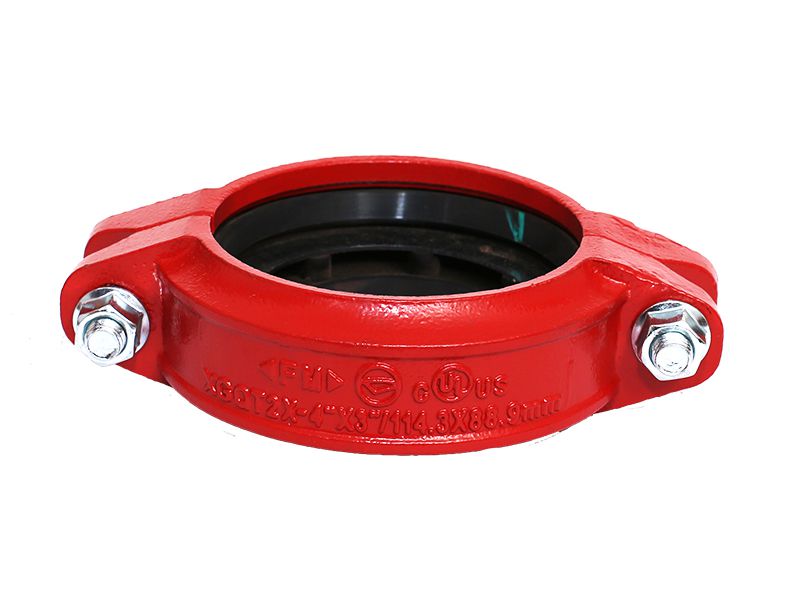

    وصلة مخفض جروف مرنة عبارة عن وصلة أنابيب مصنوعة من حديد الزهر (الدكتايل). تتميز بهيكل التثبيت ببرغي مفلطح الرأس فجوة معينة بين المفصل وقاعدة الأخدود، مما يسمح بالتوصيل المرن والقدرة على استيعاب الإزاحة المحورية والانحراف الزاوي. يمكن أن تحل وصلة مخفض جروف المرنة محل وصلتين منفصلتين وتركيبة مخفض (المسلوب) واحدة.

    التطبيقات الموصى بها

    وصلة مخفض الجروف المرنة يمكن استخدامها لخطوط الأنابيب المختلفة، مثل أنابيب الصرف الصحي، وأنابيب إمدادات المياه، والخ.

    التطبيقات الموصى بها
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    المواصفات الرئيسية
    • متوفرة بقياسات
      متوفرة بقياسات: من 1×1 إلى 8×6 بوصة | من DN32×25 إلى DN200×150
    • ضغط التشغيل
      ضغط التشغيل: 300PSI/2.07MPa
    • الشهادات
      الشهادات: UL/CE
    • الطلاء
      الطلاء: إيبوكسي \ مجلفن
    • اللون
      اللون: أحمر \ برتقالي \ أبيض، الخ.
    • المادة
      المادة: حديد الزهر (الدكتايل)

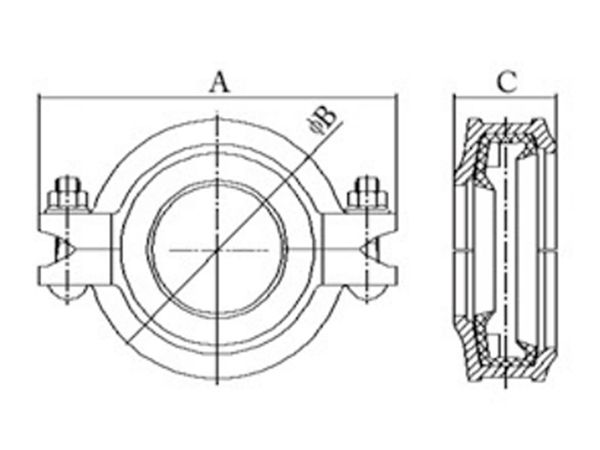

    المواصفات
    القياس الاسمي القطر الخارجي للأنبوب (OD) الأبعاد قياس البرغي
    mm/in mm/in mm/in No.-Size mm
    A B C
    50x32 / 2x1 1/4 60.3x42.4 / 2.375x1.660 86 / 3.39 125 / 4.93 44 / 1.74 2-3/8x55 / 2-M10x57
    50x40 / 2x1 1/2 60.3x48.3 / 2.375x1.900 86 / 3.39 125 / 4.93 44 / 1.74 2-3/8x55 / 2-M10x57
    65x40 / 2 1/2x1 1/2 73.0 x 48.3 / 2.875x1.900 96 / 3.78 136 / 5.35 45 / 1.78 2-3/8x55 / 2-M10x57
    65x50 / 2 1/2x2 73.0x60.3 / 2.875x2.375 96 / 3.78 136 / 5.35 45 / 1.78 2-3/8x55 / 2-M10x57
    65x50 / 2 1/2x2 76.1 x60.3 / 3.000x2.375 102 / 4.02 140 / 5.51 45 / 1.78 2-3/8x55 / 2-M10x57
    80x40 / 3x1 1/2 88.9x48.3 / 3.500x1.900 115 / 4.53 158 / 6.22 45 / 1.78 2-1/2x70 / 2-M12x70
    80x50 / 3x2 88.9x60.3 3.500x2.375 115 / 4.53 158 / 6.22 45 / 1.78 2-1/2x70 / 2-M12x70
    80x65 / 3x2 1/2 88.9x73.0 / 3.500x2.875 115 / 4.53 158 / 6.22 45 / 1.78 2-1/2x70 / 2-M12x70
    80x65 / 3x2 1/2 88.9x76.1 / 3.500x3.000 115 / 4.53 158 / 6.22 45 / 1.78 2-1/2x70 / 2-M12x70
    100x40 / 4 x1 1/2 114.3x48.3 / 4.500x1.900 142 / 5.59 192 / 7.56 50 / 1.97 2-1/2x70 / 2-M12x70
    100x50 / 4x2 114.3x60.3 / 4.500x2.375 142 / 5.59 192 / 7.56 50 / 1.97 2-1/2x70 / 2-M12x70
    100x65 / 4x2 1/2 114.3x73.0 / 4.500x2.875 142 / 5.59 192 / 7.56 50 / 1.97 2-1/2x70 / 2-M12x70
    100x65 / 4x2 1/2 114.3x76.1 / 4.500x3.000 142 / 5.59 192 / 7.56 50 / 1.97 2-1/2x70 / 2-M12x70
    100x80 / 4x3 114 3x88.9 / 4.500x3.500 142 / 5.59 192 / 7.56 50 / 1.97 2-1/2x70 / 2-M12x70
    150x80 / 6x3 165.1x88.9 / 6.500x3.500 200 / 7.87 250 / 9.84 50 / 1.97 2-5/8x85 / 2-M16x85
    150x100 / 6x4 165.1 x114.3 / 6.500x4.500 200 / 7.87 250 / 9.84 50 / 1.97 2-5/8x85 / 2-M 16x85
    150x80 / 6x3 168.3x88.9 / 6.625x3.500 202.5 / 7.97 252 / 9.92 50 / 1.97 2-5/8x85 / 2-M16x85
    150x 100 / 6x4 168.3 x 114.3 / 6.625x4.500 202.5 / 7.97 252 / 9.92 50 / 1.97 2-5/8x85 / 2-M16x85
    200x150 / 8x6 219.1 x 165.1 / 8.625x6.500 257 / 10.12 322 / 12.68 56 / 2.2 2-3/4x115 / 2-M20x 115
    200x150 / 8x6 219.1x168.3 / 8.625x6.625 257 / 10.12 322 / 12.68 56 / 2.2 2-3/4x115 / 2-M20x115
    ما هي مزايا أنظمة الأنابيب المخددة (جروف) في صناعة مكافحة الحرائق؟
    في صناعة مكافحة الحرائق، وخاصة في أنظمة أنابيب رش الحرائق الأوتوماتيكية، يتم استخدام وصلات الجروف بشكل شائع. أكبر مزايا هذا النوع من الوصلات هي التثبيت السريع والاقتصادي، والموثوقية العالية بعد التثبيت، وانخفاض تكاليف الصيانة.
    ماهي مميزات الوصلات المرنة؟
    • بالمقارنة مع طرق التوصيل التقليدية مثل اللحام والقلاوظ، توفر وصلات جروف المرنة تركيب أسرع وأكثر أمان وأقل تكلفة.
    • على عكس طرق توصيل الأنابيب التقليدية (مثل الوصلات الملحومة أو اللحام)، لا تنتج وصلات الجروف المرنة التلوث بالغبار أو تلوث المنتج.
    • يمكن لوصلات التخفيض (مسلوب) المرنة توصيل الأنابيب ذات الأحجام المختلفة مباشرة مما يسمح بتقليل الحجم بشكل مباشر ويلغي الحاجة إلى مخفض ووصلتين منفصلتين.
