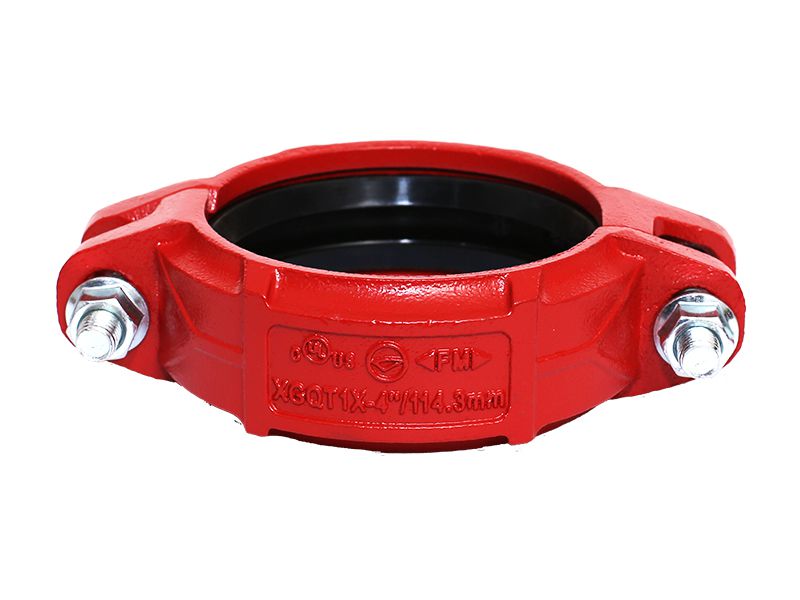

    وصلة الجروف الصلبة بحشية جانبية عبارة عن وصلة جروف صلبة قياسية بتصميم حشية وبرغي بزاوية، ومناسبة لتطبيقات الأنابيب ذات الضغط المتوسط. تم تصميم الوصلة هذه لتحقيق الصلابة الزاوية والمحورية من خلال التثبيت القوي في قاعدة الأخدود (الجروف).

    التطبيقات الموصى بها
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    • وصلة جروف صلبة بحشية جانبية
    • وصلة جروف صلبة بحشية جانبية
    • وصلة جروف صلبة بحشية جانبية
    • وصلة جروف صلبة بحشية جانبية
    المواصفات الرئيسية
    • متوفرة بقياسات
      متوفرة بقياسات: من 1 إلى 12 بوصة | من DN25 إلى DN300
    • ضغط التشغيل
      ضغط التشغيل: 300PSI/2.07MPa
    • الشهادات
      الشهادات: FM/UL/CE
    • الطلاء
      الطلاء: إيبوكسي \ مجلفن
    • اللون
      اللون: أحمر \ برتقالي \ أبيض، الخ.
    • المادة
      المادة: حديد الزهر (الدكتايل)
    المواصفات

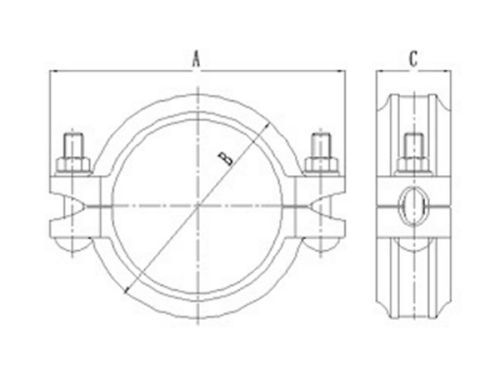

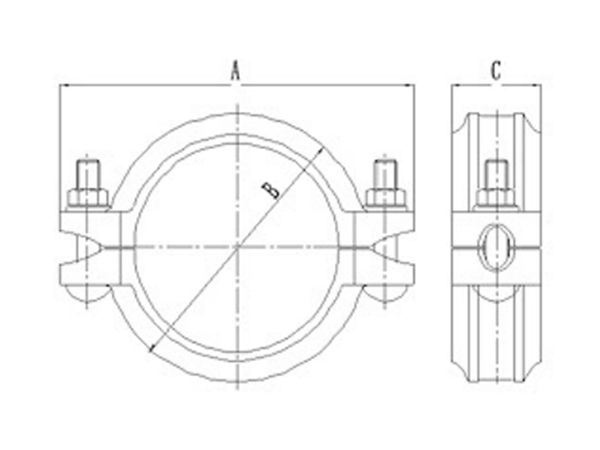

    القياس الاسمي القطر الخارجي للأنبوب (OD) الأبعاد قياس البرغي
    mm/in mm/in mm/in No.-Size
    mm
    A
    mm    		 B
    mm    		 C
    mm
    25/1 33.7/1.327 58/2.28 98/3.85 45/1.77 3/8*45-2
    32/(1 1/4) 42.4/1.669 68/2.68 106/4.17 45/1.77 3/8*45-2
    40/(1 1/2) 48.3/1.9 74/2.91 114/4.49 45/1.77 3/8*45-2
    50/2 60.3/2.375 86/3.39 128/5.04 45/1.77 3/8*55-2
    65/(2 1/2) 73/2.875 98/3.86 137/5.39 45/1.77 3/8*55-2
    65/(2 1/2) 76.1/3 103/4.06 141/5.55 45/1.77 3/8*55-2
    80/3 88.9/3.5 114/4.49 158/6.22 45/1.77 3/8*55-2
    100/4 114.3/4.5 143/5.63 192/7.56 49/1.93 1/2*65-2
    125/5 139.7/5.5 172/6.77 222/8.74 50/1.96 1/2*75-2
    150/6 165.1/6.5 199/7.83 252/9.92 50/1.96 1/2*75-2
    150/6 168.3/6.625 202/7.95 252/9.92 50/1.96 1/2*75-2
    216/8 216.1 8.51 258/10.16 322/12.67 58/2.28 5/8*95-2
    200/8 219.1/8.625 258/10.16 322/12.67 58/2.28 5/8*95-2
    267/8 267.2/10.52 313/12.32 390/15.35 58/2.28 3/4*110-2
    250/10 273/10.75 320/12.60 394/15.51 60/2.36 3/4*110-2
    318/12 318.3/12.53 369/14.53 450/17.72 58/2.28 3/4*120-2
    300/12 323.9/12.75 372/14.64 450/17.72 64/2.51 3/4*120-2
    ما هي مميزات وصلات الجروف الصلبة بحشية جانبية؟
    • متطلبات الدعم والتعليق تلبي معايير ANSIB31.1، B31.9، وNFPA13.
    • توفر وصلات الجروف الصلبة بحشية جانبية اتصال قوي بدقة محاذاة محورية عالية، مما يقلل من الاهتزاز ويقلل الضوضاء.

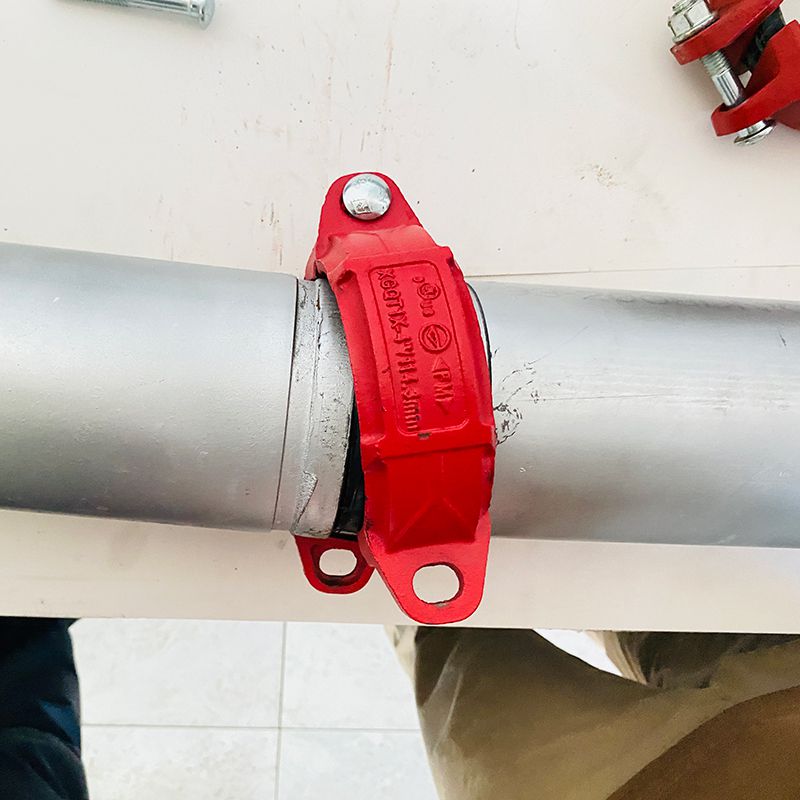

    • يمكن تركيب وصلات الجروف بسهولة عن طريق إزالة مسمار واحد
    ما هي تطبيقات وصلة الجروف الصلبة بحشية جانبية؟
    تستخدم وصلة الجروف الصلبة بحشية جانبية عادة لتوصيل شبكة أنابيب الحريق، وأنظمة أنابيب التدفئة والتهوية وتكييف الهواء الصناعية (HVAC)، شبكة أنابيب إمدادات المياه، شبكة أنابيب الصرف الصحي، أنظمة نقل البخار منخفض الضغط، شبكة أنابيب الأنفاق، وخطوط الأنابيب العامة.
    ما هي مزايا استخدام أنظمة الأنابيب المخددة (جروف) لتركيب الأنابيب الخارجية؟
    إن الظروف غير المتوقعة التي قد تنشأ أثناء تركيب الأنابيب الخارجية باستخدام طرق توصيل الأنابيب التقليدية مثل اللحام يمكن أن تجعل الأمر تحدي صعب للغاية. أنظمة الأنابيب المخددة تتمتع بمزايا عند مد الأنابيب، مما يجعلها خيار أفضل من تقنيات التوصيل الأخرى، ويتم اختيارها بشكل متزايد لنقل المياه في تطبيقات الطاقة البلدية والطاقة الكهرومائية.
