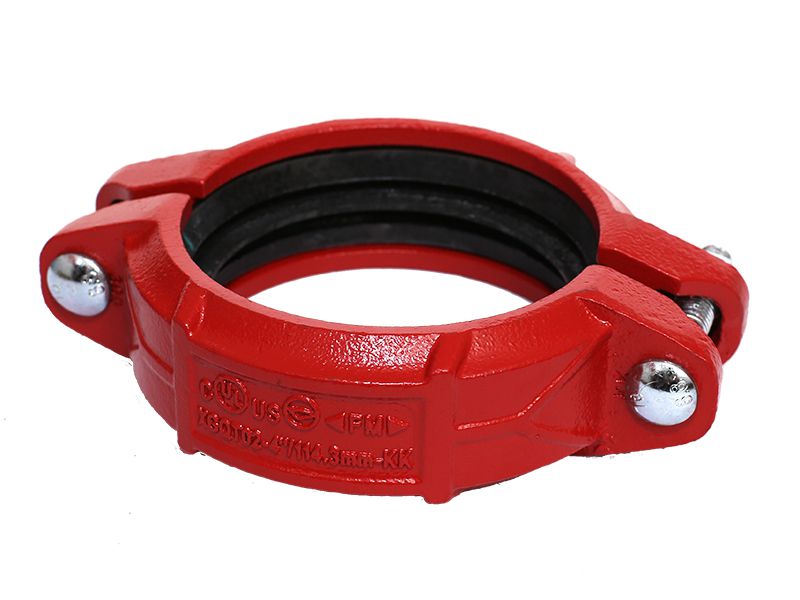

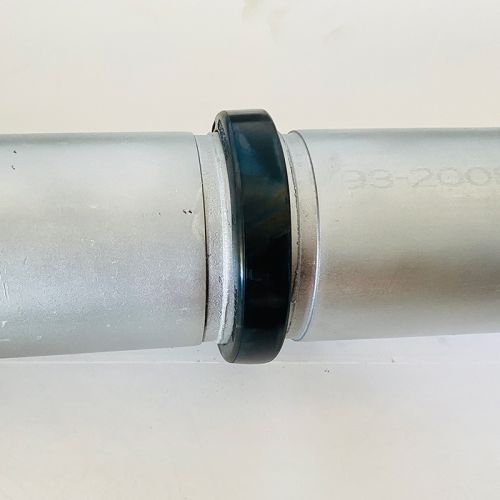

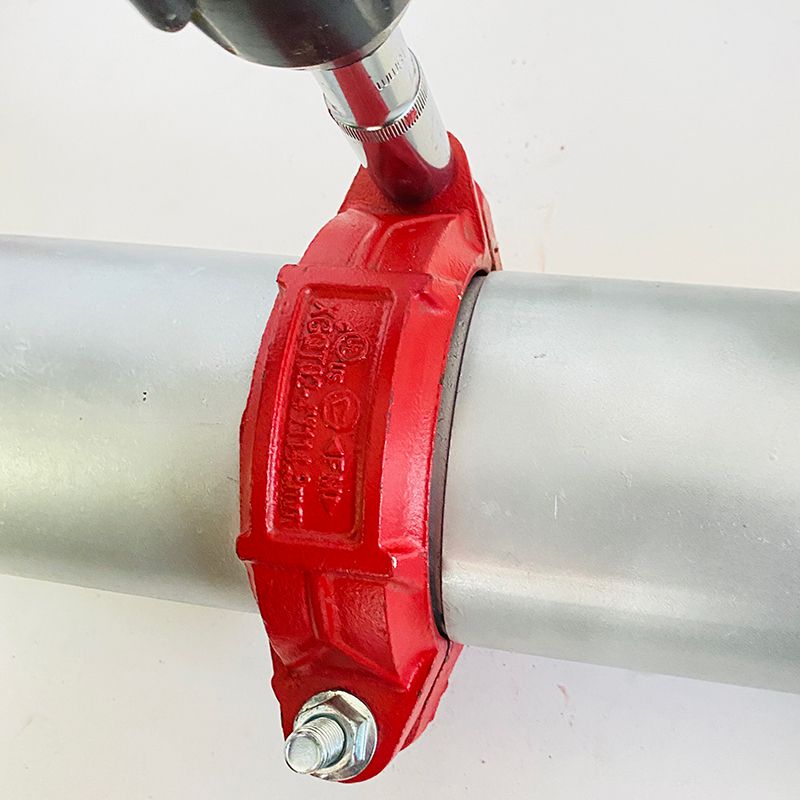

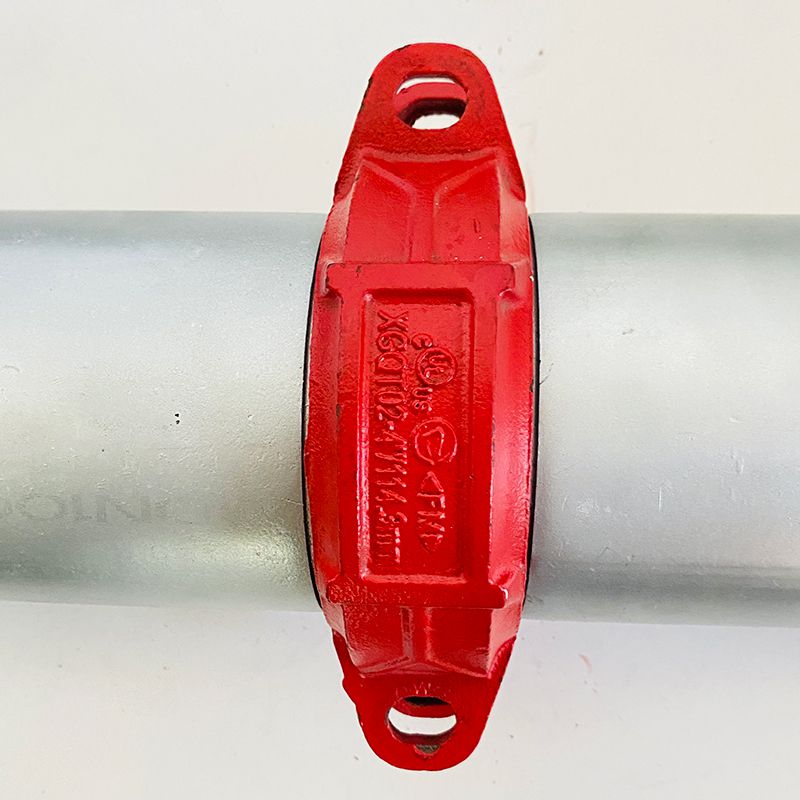

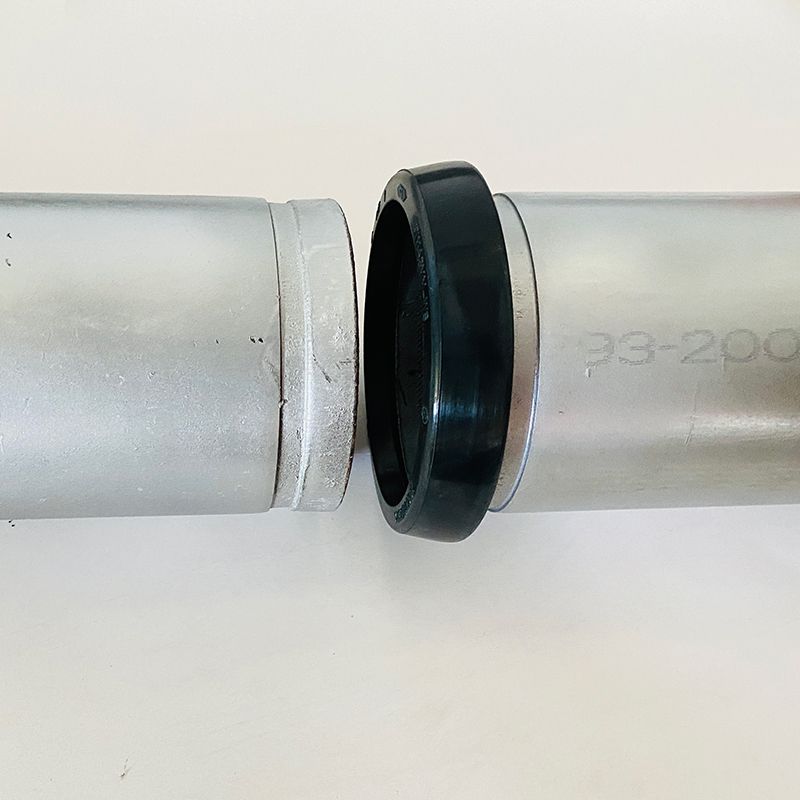

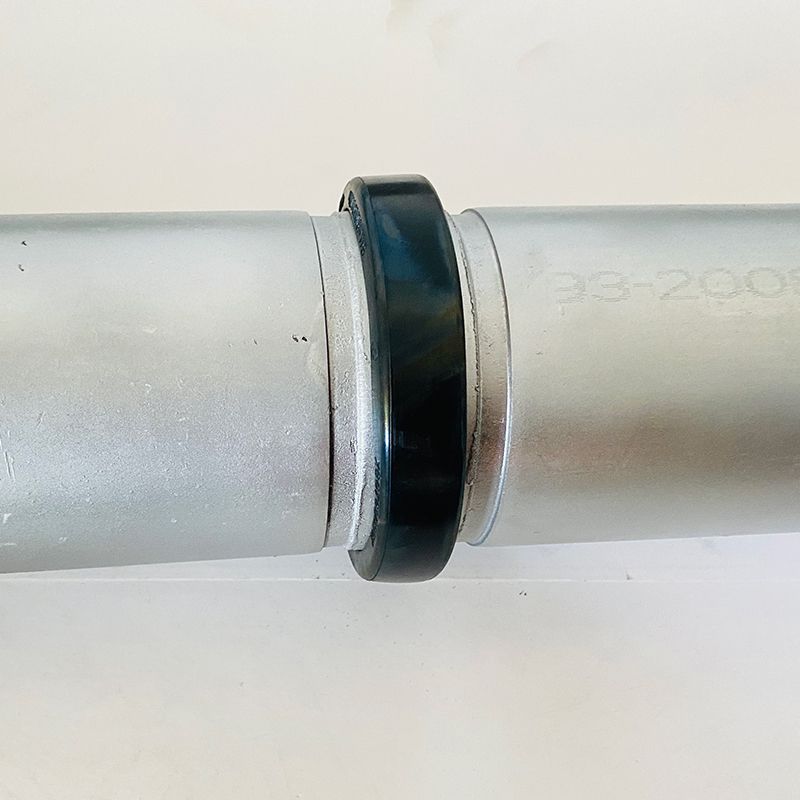

وصلة الجروف المرنة عبارة عن وصلة أنابيب تستخدم لتوصيل الأنابيب في نظام شكبة الأنابيب. وصلة الجروف المرنة توفر المرونة، مما يسمح بالإزاحة المحورية والانحراف الزاوي للأنابيب المتصلة، مما يجعل نظام خطوط الأنابيب أكثر مرونة. مناسبة للحالات التي قد تصبح فيها الأنابيب غير متماثلة أو مشوهة بسبب تغيرات درجات الحرارة، الاهتزازات، الضوضاء، والخ.، ويمكن استخدامها أيضاً لتصميم خطوط الأنابيب المنحنية.
وصلة الجروف المرنة مناسبة لتوصيل أنظمة الأنابيب ذات الضغط المتوسط، مثل خطوط أنابيب المعالجة، وخطوط أنابيب التعدين وحقول النفط، والخ.

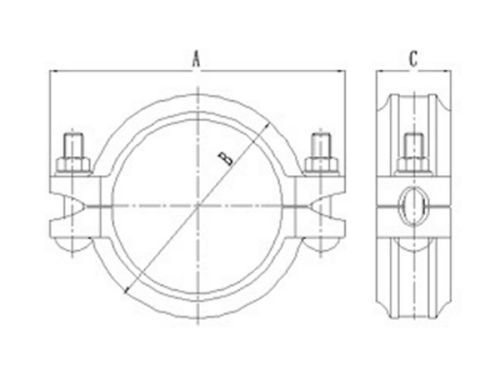

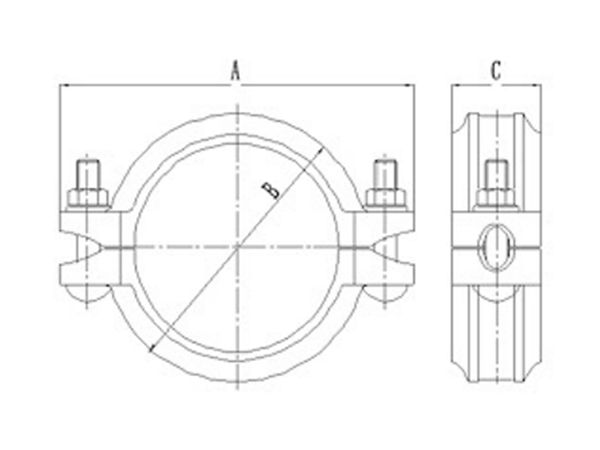

القياس الاسمي | القطر الخارجي للأنبوب (OD) | الأبعاد | قياس البرغي | ||
mm/in | mm/in | mm/in | No.-Size mm | ||
A mm | B mm | C mm | |||
25/1 | 33.7/1.327 | 58/2.28 | 98/3.85 | 45/1.77 | 3/8*45-2 |
32/(1 1/4) | 42.4/1.669 | 68/2.68 | 106/4.17 | 45/1.77 | 3/8*45-2 |
40/(1 1/2) | 48.3/1.9 | 74/2.91 | 114/4.49 | 45/1.77 | 3/8*45-2 |
50/2 | 60.3/2.375 | 86/3.39 | 126/4.96 | 45/1.77 | 3/8*55-2 |
65/(2 1/2) | 73/2.875 | 98/3.86 | 137/5.39 | 45/1.77 | 3/8*55-2 |
65/(2 1/2) | 76.1/3 | 98/3.86 | 140/5.51 | 45/1.77 | 3/8*55-2 |
80/3 | 88.9/3.5 | 111/4.37 | 158/6.22 | 45/1.77 | 3/8*55-2 |
100/4 | 108/4.25 | 130/5.11 | 180/7.09 | 49/1.93 | 1/2*65-2 |
100/4 | 114.3/4.5 | 141/5.55 | 186/7.32 | 49/1.93 | 1/2*65-2 |
125/5 | 133/5.25 | 164/6.46 | 216/8.5 | 50/1.96 | 1/2*75-2 |
125/5 | 139.7/5.5 | 168/6.61 | 222/8.74 | 50/1.96 | 1/2*75-2 |
125/5 | 141.3/5.563 | 172/6.77 | 222/8.74 | 50/1.96 | 1/2*75-2 |
150/6 | 159/6.25 | 190/7.48 | 236/9.29 | 50/1.96 | 1/2*75-2 |
150/6 | 165.1/6.5 | 196/7.71 | 244/9.61 | 50/1.96 | 1/2*75-2 |
150/6 | 168.3/6.625 | 197/7.76 | 244/9.61 | 50/1.96 | 1/2*75-2 |
200/8 | 219.1/8.625 | 251/9.88 | 318/12.52 | 58/2.28 | 5/8*95-2 |
250/10 | 273/10.75 | 318/12.51 | 386/15.20 | 60/2.36 | 3/4*110-2 |
300/12 | 323.9/12.75 | 372/14.64 | 454/17.87 | 64/2.51 | 3/4*120-2 |
