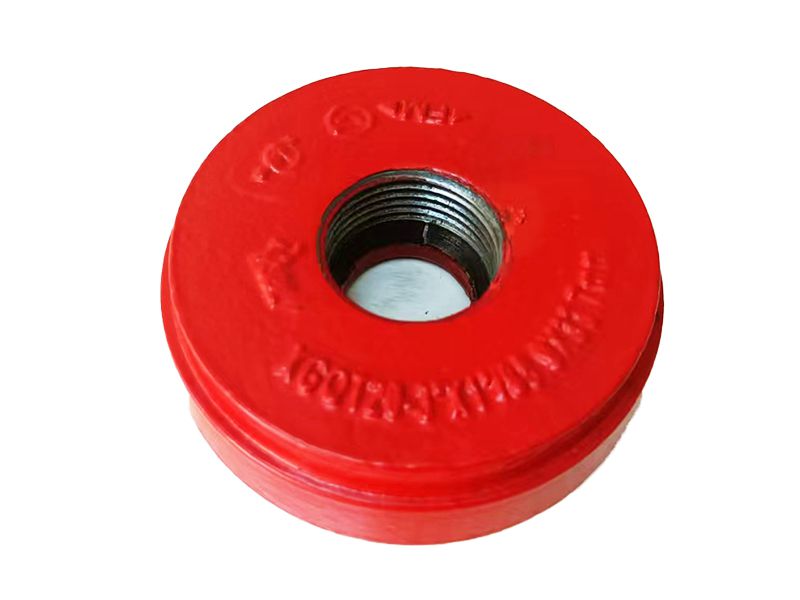

سدادة جروف طرفية بفتحة مركزية
طلب عرض سعر

سدادة جروف طرفية بفتحة مركزية لنهاية خط الأنابيب المخدد يتم تركيبها على نهاية الأنبوب بفتحة متحدة المركز مقلوظة للتصريف. يوفر هذه السدادة الطرفية المخددة طريقة اقتصادية وفعالة للتخفض (نقاص) لأنظمة أنابيب جروف.

التطبيقات الموصى بها

سدادة جروف لشركة HT موديل XGQT06/20/21 تعد تحول مناسب للحالات التي تتطلب تخفيض كبير (نقاص)، مثل 6×1 بوصة أو 4×1 بوصة. ويمكن استخدامه كبديل فعال من حيث التكلفة للمسامير المتأرجحة باهظة الثمن.

التطبيقات الموصى بها
التطبيقات الموصى بها
التطبيقات الموصى بها
التطبيقات الموصى بها
المواصفات الرئيسية
  • متوفرة بقياسات
    متوفرة بقياسات: من 1 إلى 12 بوصة | من DN25 إلى DN300
  • ضغط التشغيل
    ضغط التشغيل: 300PSI/2.07MPa
  • الشهادات
    الشهادات: FM/UL/CE
  • الطلاء
    الطلاء: إيبوكسي \ مجلفن
  • اللون
    اللون: أحمر \ برتقالي \ أبيض، الخ.
المواصفات
القياس الاسمي القطر الخارجي للأنبوب (OD) الأبعاد
mm/in mm/in L mm/in
50 ×25 / 2×1 60.3 ×33.7 / 2.375×1.315 25 / 0.98
65 ×25 / 2 1/2×1 73 ×33.7 / 2.875×1.315 25 / 0.98
65 ×25 / 2 1/2×1 76.1 ×33.7 / 3×1.315 25 / 0.98
80 ×25 / 3×1 88.9 ×33.7 / 3.5×1.315 25 / 0.98
100 ×25 / 4×1 108 ×33.7 / 4.25×1.315 25 / 0.98
100 ×25 / 4×1 114.3×33.7 / 4.5×1.315 26 / 1.02
125 ×25 / 5×1 133 ×33.7 / 5.25×1.315 25 / 0.98
125 ×25 / 5×1 139.7 ×33.7 / 5.5×1.315 26 / 1.02
125 ×25 / 5×1 141.3 ×33.7 / 5.563×1.315 26 / 1.02
150 ×25 / 6×1 159 ×33.7 / 6.25×1.315 26 / 1.02
150 ×25 / 6×1 165.1 ×33.7 / 6.5×1.315 26 / 1.02
150 ×25 / 6×1 168.3 ×33.7 / 6.625×1.315 26 / 1.02
200 ×25 / 8×1 219.1 ×33.7 / 8.625×1.315 30 / 1.18
250 ×25 / 10×1 273 ×33.7 / 10.75×1.315 32 / 1.26
