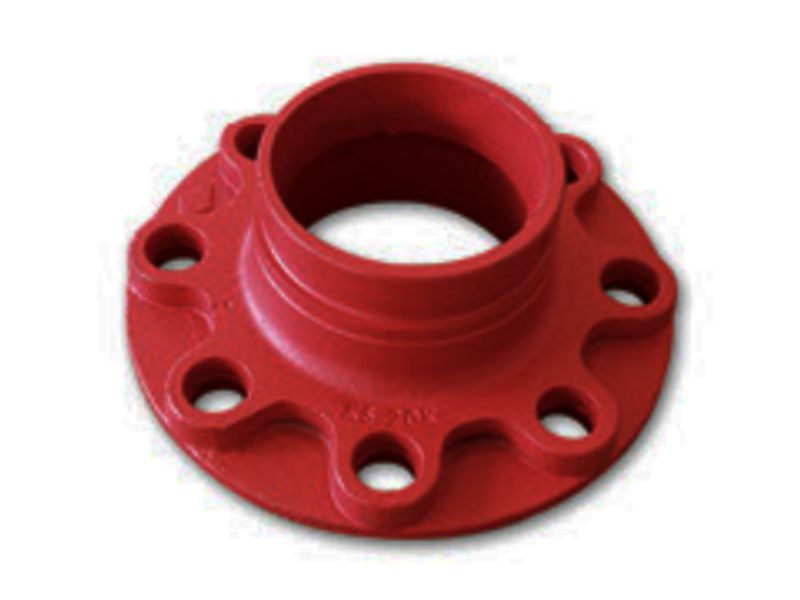

فلانشة جروف برقبة طويلة KS
طلب عرض سعر

فلانشة جروف برقبة طويلة KS هي شفة ملحومة بأنبوب دائري، مما يعزز صلابتها وقدرتها على التحمل. تسمح بتغييرات في الاتجاه وتكيف مع أحجام أو مكونات مختلفة.

التطبيقات الموصى بها

فلنجة جروف (المخددة) برقبة طويلة KS إنها مناسبة تماماً للعديد من الصناعات، بما في ذلك أوعية ضغط الغلايات، البترول، الكيماويات، تشييد السفن، الأدوية، والخ. تستخدم بشكل شائع في أنظمة خطوط أنابيب نقل النفط والغاز، أنظمة خطوط الأنابيب الكيميائية، والتطبيقات المماثلة.

التطبيقات الموصى بها
التطبيقات الموصى بها
التطبيقات الموصى بها
التطبيقات الموصى بها
المواصفات الرئيسية
  • متوفرة بقياسات
    متوفرة بقياسات: من 1 إلى 12 بوصة | من DN25 إلى DN300
  • ضغط التشغيل
    ضغط التشغيل: 300PSI/2.07MPa
  • الشهادات
    الشهادات: FM/UL/CE
  • الطلاء
    الطلاء: إيبوكسي \ مجلفن
  • اللون
    اللون: أحمر \ برتقالي \ أبيض، الخ.
المواصفات
القياس الاسمي القطر الخارجي للأنبوب (OD). الأبعاد
mm/in		 قياس البرغي
mm/in mm/in L mm/in X mm/in Y mm/in Z mm/in No.-Size mm
50 / 2 60.3 / 2.375 64 / 2.52 165 / 6.02 125 / 4.92 19 / 0.75 4-Φ16
65 / 2 1/2 73 / 2.875 60 / 2.36 185 / 6.89 145 / 5.71 16 / 0.63 4-Φ 16
65 / 2 1/2 76.1 / 3 50 / 1.97 185 / 6.89 145 / 5.71 13 / 0.51 4-Φ 16
80 / 3 88.9 / 3.5 60 / 2.36 200 / 7.48 160 / 6.3 13 / 0.51 8-Φ16
100 / 4 108 / 4.25 70 / 2.76 220 / 8.27 180 / 7.09 18 / 0.71 8-Φ16
100 / 4 114.3 / 4.5 70 / 2.76 220 / 8.58 180 / 7.09 18 / 0.71 8-Φ16
125 / 5 133 / 5.25 70 / 2.76 250 / 8.58 210 / 7.09 18 / 0.71 8-Φ16
125 / 5 139.7 / 5.5 70 / 2.76 250 / 8.58 210 / 7.09 18 / 0.71 8-Φ16
150 / 6 159 / 6.25 70 / 2.76 285 / 11.1 240 / 9.44 18 / 0.71 8-Φ20
150 / 6 165.1 / 6.5 70 / 2.76 285 / 11.1 240 / 9.44 18 / 0.71 8-Φ20
150 / 6 168.3 / 6.625 70 / 2.76 285 / 11.1 240 / 9.44 19 / 0.75 8-Φ20
200 / 8 219.1 / 8.625 80 / 3.15 340 / 13.11 295 / 11.61 19 / 0.75 12-Φ20
250 / 10 273 / 10.75 80 / 3.15 405 / 15.63 355 / 13.98 18 / 0.71 12*M24
