تي جروف مسلوب
  • تي جروف مسلوب
  • تي جروف مسلوب
    • طلب عرض سعر

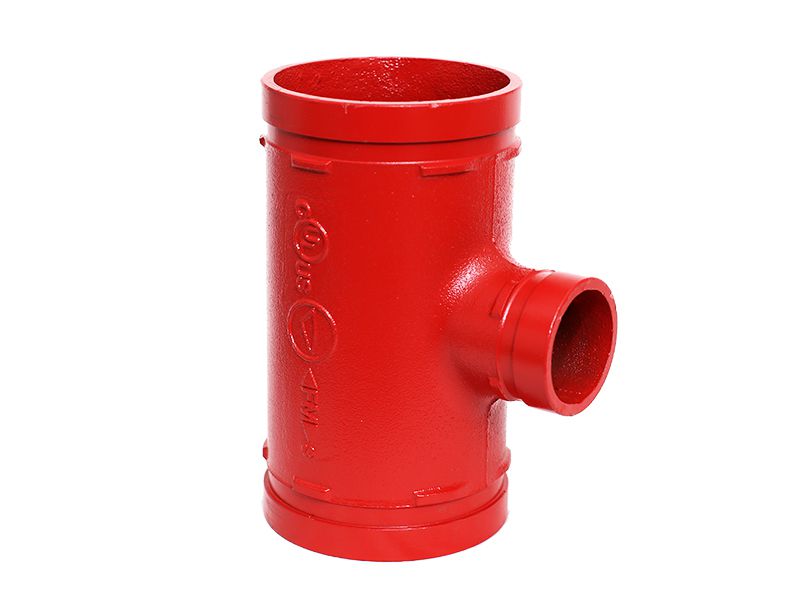

    تي الجروف المسلوب (نقاص)، سميت على اسم تكوينها على شكل حرف T، لديها منفذ فرعي بحجم مختلف عن المنفذ الرئيسي. يحتوي كل طرف من تي الجروف المخفض على أخدود، مما يسمح بتوصيله بسرعة وسهولة بخط الأنابيب باستخدام وصلات الربط أو الكوبلنج.

    التطبيقات الموصى بها
    • تي الجروف المسلوب مناسب لأنظمة الأنابيب في العديد من التطبيقات الصناعية مثل البترول والكيماويات والنفط والغاز الطبيعي والإنشاءات الحضرية، مثل أنظمة خطوط أنابيب التدفئة وأنظمة الصرف الصحي وإمدادات المياه، والخ.
    • توصيل الأنابيب، توفر تغييرات في الاتجاه، وتتكيف مع الأحجام أو المكونات.
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    المواصفات الرئيسية
    • متوفرة بقياسات
      متوفرة بقياسات: من 2×1 إلى 10×4 بوصة | من DN32×25 إلى DN250×65
    • ضغط التشغيل
      ضغط التشغيل: 300PSI/2.07MPa
    • الشهادات
      الشهادات: FM/UL/CE
    • الطلاء
      الطلاء: إيبوكسي \ مجلفن

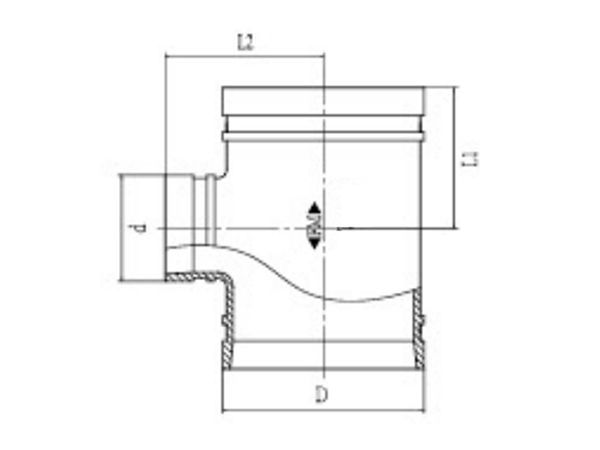

    المواصفات
    القياس الاسمي
    mm/in    		 القطر الخارجي للأنبوب (OD). الأبعاد
    mm/in L1mm/in L2mm/in
    50x25 / 2x1 60.3 x 33.7 / 2.375x1.315 70 / 2.76 70 / 2.76
    50x32 / 2x1 1/4 60.3 x 42.4 / 2.375x1.660 70 / 2.76 70 / 2.76
    50x40 / 2x1 1/2 60.3 x 48.3 / 2.375 x 1.900 70 / 2.76 70 / 2.76
    65x32 / 2 1/2x1 1/4 73.0 x 42.4 / 2.875x1.660 76 / 2.99 76 / 2.99
    65x40 / 2 1/2x1 1/2 73.0x48.3 / 2.875x1.900 76 / 2.99 76 / 2.99
    65x50 / 2 1/2 x 2 73.0 x 60.3 / 2.875x2.375 76 / 2.99 76 / 2.99
    65x32 / 2 1/2X1 1/4 76.1 x42.4 / 3.000x1.660 76 / 2.99 76 / 2.99
    65x40 / 2 1/2X1 1/2 76.1x48.3 / 3.000x1.900 76 / 2.99 76 / 2.99
    65x50 / 2 1/2X2 76.1x60.3 / 3.000x2.375 95 / 3.74 95 / 3.74
    80x50 / 3x2 88.9 x 60.3 / 3.500x2.375 108 / 4.25 108 / 4.25
    80x65 / 3x2 1/2 88.9 x 76.1 / 3 500x3000 108 / 4.25 108 / 4.25
    100x65 / 4x2 1/2 108.0x76.1 / 4.250 x 3.000 127 / 5 127 / 5
    100x80 / 4x3 108.0 x 88.9 / 4.250 x 3.500 127 / 5 127 / 5
    100x50 / 4x2 114.3x60.3 / 4.500x2.375 127 / 5 127 / 5
    100x65 / 4x2 1/2 114.3x76.1 / 4.500 x 3.000 127 / 5 127 / 5
    100x80 / 4x3 114.3x88.9 / 4.500x3.500 127 / 5 127 / 5
    125x65 / 5x2 1/2 133.0 x 76.1 / 5.250 x 3.000 122 / 4.8 122 / 4.8
    125x 100 / 5x4 133.0x108.0 / 5 250 x 4 250 122 / 4.8 122 / 4.8
    125x50 / 5x2 139.7x60.3 / 5.500 x 2.375 110 / 4.33 110 / 4.33
    125x65 / 5x2 1/2 139.7 x 76.1 / 5.500 x 3.000 110 / 4.33 110 / 4.33
    125x80 / 5x3 139.7 x 88.9 / 5.500 x 3.500 110 / 4.33 110 / 4.33
    125x100 / 5x4 139.7x114.3 / 5.500 x 4.500 110 / 4.33 110 / 4.33
    150x65 / 6x2 1/2 159.0x76.1 / 6.250 x 3.000 122 / 4.8 122 / 4.8
    150x80 / 6x3 159.0x88.9 / 6.250 x 3.500 122 / 4.8 122 / 4.8
    150x100 / 6x4 159.0x108.0 / 6.250 x 4.250 122 / 4.8 122 / 4.8
    150x 100 / 6x4 159.0 x 114.3 / 6.250 x 4.500 122 / 4.8 122 / 4.8
    150x50 / 6x2 165.1 x 60.3 / 6.500x2.375 165 / 6.5 165 / 6.5
    150x65 / 6x2 1/2 165.1 x 76.1 / 6.500 x 3.000 165 / 6.5 165 / 6.5
    150x80 / 6x3 165.1 x88.9 / 6.500x2.376 165 / 6.5 165 / 6.5
    150x50 / 6x2 168.3 x 60.3 / 6.625 x 2.376 140 / 5.51 140 / 5.51
    150x65 / 6x2 1/2 168.3x73 / 6.625 x 2.874 140.00 140.00
    150x65 / 6x2 1/2 168.3 x 76.1 / 6.625x3.000 140 / 5.51 140 / 5.51
    150x80 / 6x3 168.3 x 88.9 / 6.625 x 3.500 140 / 5.51 140 / 5.51
    150x100 / 6x4 168.3x114.3 / 6.625 x 4.500 140 / 5.51 140 / 5.51
    200 x 65 / 8 x 2 1/2 219.1 x 76.1 / 8.625 x 3.000 197 / 7.76 197 / 7.76
    200x80 / 8x3 219.1 x88.9 / 8.625 x 3.500 197 / 7.76 197 / 7.76
    200x100 / 8x4 219.1 x 114.3 / 8.625 x 4.500 197 / 7.76 197 / 7.76
    200x125 / 8x5 2191x139.7 / 8.625 x 5.500 197 / 7.76 197 / 7.76
    200x150 / 8x6 219.1x166.1 / 8.62S x 6.500 197 / 7.76 197 / 7.76
    200x 150 / 8x6 219.1x168.3 / 8.625 x 6.625 197 / 7.76 197 / 7.76
    250x100 / 10x4 273.0x114.3 / 10.750 x 4.500 229 / 9.02 229 / 9.02
    250x125 / 10x5 273.0 x 139.7 / 10.750x5.500 229 / 9.02 229 / 9.02
    250x 150 / 10x6 273.0 x 165.1 / 10.750x6.500 229 / 9.02 229 / 9.02
    ما هي وصلات جروف (المخددة) في أنظمة الأنابيب؟
    وصلات جروف (المخددة) المستخدمة في أنظمة الأنابيب تشمل وصلة كوبلنج، وصلات الأنابيب المخددة، ومنافذ الأنابيب المخددة (جروف)، والخ.
    ما هي التطبيقات الشائعة لوصلات الجروف ؟
    تستخدم وصلات جروف (المخددة) هذه بشكل شائع في أنظمة الأنابيب ذات الضغط المنخفض مثل أنظمة أنابيب رشاشات مكافحة الحريق، أنظمة نقل خطوط أنابيب البترول، أنظمة نقل الموائع في المصانع الكيميائية، والخ.
