تي جروف ميكانيكي
  • تي جروف ميكانيكي
  • تي جروف ميكانيكي
  • تي جروف ميكانيكي
    • طلب عرض سعر

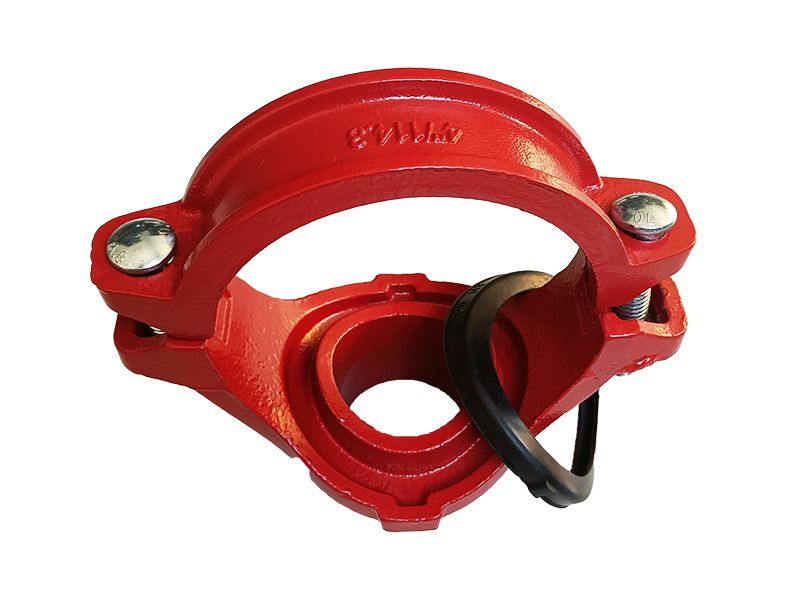

    وصلة تي جروف الميكانيكية (مشترك مخدد) تتكون من أجزاء علوية وسفلية، حشية، براغي/صواميل، مما يوفر طريقة بسيطة وسريعة لتوصيل الفروع. يضمن تركيبة منع التسرب للحشية الإحكام الدائم. أثناء العمليات الميدانية، يمكن تركيب تي جروف الميكانيكي بدقة على خط الأنابيب لضمان دقة توصيل مخرج التفرع.

    الخصائص
    • يوفر مخرج تي جروف ميكانيكي منفذ مخدد إضافي في الأنابيب الموجودة.
    • بالنسبة للتوصيلات الجديد، فإن استخدام المشترك المخدد الميكانيكي يلغي الحاجة إلى لمخفضات تي.
    • تي جروف ميكانيكي يمكن تحويلها بسهولة إلى صليبة عند الضرورة.
    التطبيقات الموصى بها

    يعتبر منفذ تي جروف الميكانيكي مناسب لأنظمة الأنابيب المخددة، مثل أنظمة مكافحة الحرائق وأنظمة أنابيب الرش.

    التطبيقات الموصى بها
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    المواصفات الرئيسية
    • متوفرة بقياسات
      متوفرة بقياسات: من 2×1 إلى 10×4 بوصة | من DN32×25 إلى DN250×65
    • ضغط التشغيل
      ضغط التشغيل: 300PSI/2.07MPa
    • الشهادات
      الشهادات: FM/UL/CE
    • الطلاء
      الطلاء: إيبوكسي \ مجلفن
    • المادة
      المادة: حديد الزهر (الدكتايل)
    المواصفات

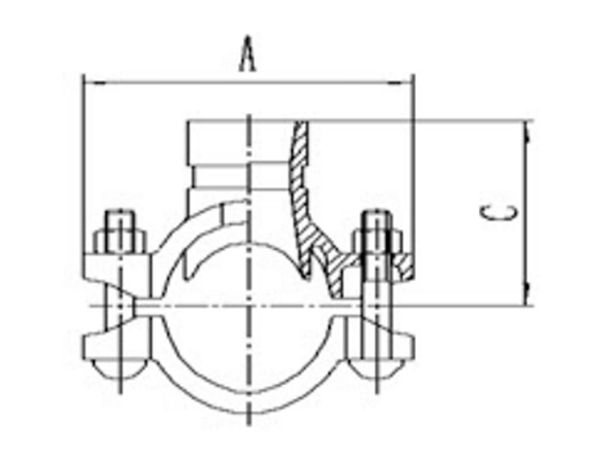

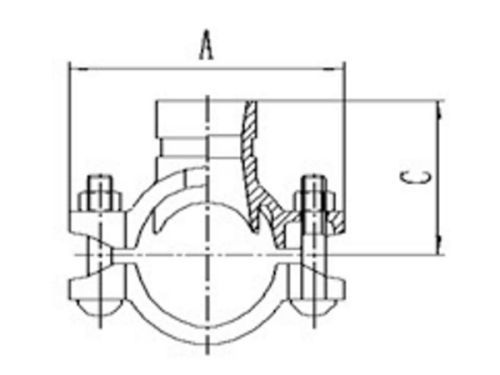

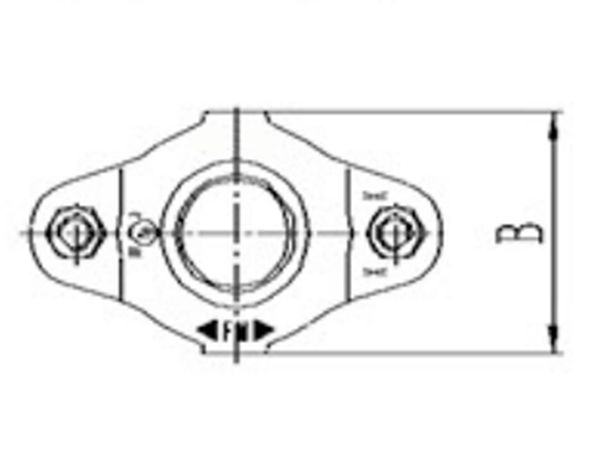

    القياس الاسمي القطر الخارجي للأنبوب (OD). قطر الثقب الأبعاد قياس البرغي
    mm/in mm/in   A mm B mm C mm D mm
    50x25 / 2x1 60x33.7 / 2.375 x 1.33 38 / 1.496 118 / 4.65 74 / 2.91 68 / 2.68 40 / 1.57 M10x55-2
    50x32 / 2x1 1/4 60.3x42.4 2.375 x 1.660 45 / 1.77 118 / 4.65 74 / 2.91 68 / 2.68 40 / 1.57 M10x55-2
    50x40 / 2x1 1/2 60.3x48.3 2.375 x 1.900 45 / 1.77 118 / 4.65 74 / 2.91 68 / 5 2.7 40 / 1.57 M10x55-2
    65x25 / 2 1/2x1 73x33.7 / 2.874 x 1.33 38 / 1.496 132 / 5.197 74 / 2.91 75 / 2.953 47 / 1.850 M12×70-2
    65x32 / 2 1/2x1 1/4 73x42.4 / 2.874 x1.660 51 / 2.01 132 / 5.197 84 / 3.31 75 / 2.953 47 / 1.850 M12×70-2
    65x40 / 2 1/2x1 1/2 73x48.3 / 2.874 x 1.900 51 / 2.01 132 / 5.197 84 / 3.31 75 / 2.953 47 / 1.850 M12×70-2
    65x32 / 2 1/2x1 1/4 76.1 x42.4 3.000x1.660 51 / 2.01 135 / 5.31 84 / 3.31 78 / 3.07 48 / 1.89 M 12x70-2
    65x40 / 2 1/2x1 1/2 76.1x48.3 3.000x1 900 51 / 2.01 135 / 5.31 84 / 3.31 78 / 3.07 48 / 1.89 M12x70-2
    65x50 / 2 1/2x2 76x60 / 3.000x2.375 51 / 2.01 135 / 5.31 84 / 3.31 78 / 3.07 48 / 1.89 M12x70-2
    80x25 / 3x1 89x33 / 3.500x1.33 38 / 1.496 146 / 5.75 74 / 2.91 83 / 3.268 55 / 2.17 M12x70-2
    80x32 / 3x1 1/4 88.9x42.4 3.500x1.660 51 / 2.01 146 / 5.75 86 / 3.39 85 / 3.35 55 / 2.17 M12x70-2
    80x40 / 3x1 1/2 88.9x48.3 3.500x1 900 51 / 2.01 146 / 5.75 86 / 3.39 85 / 3.35 55 / 2.17 M12x70-2
    80x50 / 3x2 88.9 x 60.3 3.500 x 2.375 64 / 2.52 146 / 5.75 96 / 3.78 85 / 3.35 55 / 2.17 M12x70-2
    80x50 / 3x2 1/2 88.9x73 / 3.500x3.000 64 / 2.52 146 / 5.75 96 / 3.78 85 / 3.35 55 / 2.17 M12x70-2
    100x25 / 4x 1 114x33 / 4.500 x 1.33 38 / 1.496 178 / 7.01 74 / 2.91 98 / 3.86 69 / 2.72 M12x75-2
    100x32 / 4x 1 1/4 114.3x42.4 4.500 x 1.660 51 / 2.01 178 / 7.01 86 / 3.39 98 / 3.86 69 / 2.72 M12x75-2
    100x40 / 4x1 1/2 114.3x48.3 4.500 x 1.900 51 / 2.01 178 / 7.01 86 / 3.39 98 / 3.86 69 / 2.72 M12x75-2
    100x50 / 4x2 114.3x60.3 4.500x2.375 64 / 2.52 178 / 7.01 100 / 3.94 98 / 3.86 69 / 2.72 M12x75-2
    100x65 / 4x2 1/2 114.3x73.0 4.500x2.875 70 / 2.76 178 / 7.01 106 / 4.17 98 / 3.86 69 / 2.72 M12x75-2
    100x65 / 4x2 1/2 114.3x76.1 4.500 x 3.000 70 / 2.76 178 / 7.01 106 / 4.17 98 / 3.86 69 / 2.72 M12x75-2
    100x80 / 4x3 114.3x88.9 / 4.500 x 3.500 89 / 3.5 178 / 7.01 124 / 4.882 99 / 3.898 69 / 2.72 M12x75-2
    125x40 / 5x1 1/2 139.7x48.3 5.500x1.900 51 / 2.01 213 / 8.39 86 / 3.39 110 / 4.33 81 / 3.19 M16x85-2
    125x50 / 5x2 139.7x60.3 5.500 x 2375 64 / 2.52 213 / 8.39 102 / 4.02 110 / 4.33 81 / 3.19 M16x85-2
    125x65 / 5x2 1/2 139.7x76.1 5.500x3.000 70 / 2.76 213 / 8.39 108 / 4.25 110 / 4.33 81 / 3.19 M16x85-2
    125x80 / 5x3 139.7x88.9 / 5.500x3.500 89 / 3.5 213 / 8.39 124 / 4.882 110 / 4.33 81 / 3.19 M16x85-2
    150x50 / 6x2 165.1x60.3 / 6.500x2.375 64 / 2.52 238 / 9.37 100 / 3.94 125 / 4.92 95 / 3.74 M16x 105-2
    150x65 / 6x2 1/2 165 1x73.0 / 6.500x2.875 70 / 2.76 238 / 9.37 108 / 4.25 129 / 5.08 95 / 3.74 M16x 105-2
    150x65 / 6x2 1/2 165.1 x 76.1 / 6.500 x 3.000 70 / 2.76 238 / 9.37 113 / 4.45 122 / 4.8 95 / 3.74 M16x 105-2
    150x80 / 6x3 165.1x88.9 / 6.500 x 3.5 89 / 3.5 242 / 9.528 128 / 5.039 124 / 4.882 93 / 3.661 M16x 105-2
    150x32 / 6x1 1/4 168.3x42.4 / 6.625x1 660 51 / 2.01 255 / 10.04 88 / 3.46 123 / 4.84 96 / 3.78 M16x 105-2
    150x40 / 6x1 1/2 168.3x48.3 / 6.625x1.900 51 / 2.01 255 / 10.04 88 / 3.46 123 / 4.84 96 / 3.78 M16x 105-2
    150x50 / 6x2 168.3x60.3 / 6.625x2.375 64 / 2.52 255 / 10.04 102 / 4.02 123 / 4.84 96 / 3.78 M16x 105-2
    150x65 / 6x2 1/2 168.3x73.0 / 6.625x2.875 70 / 2.76 255 / 10.04 108 / 4.25 127 / 5.000 96 / 3.78 M16x 105-2
    200 x 50 / 8x2 219.1x60.3 / 8.625x2.375 64 / 2.52 310 / 12.2 104 / 4.09 153 / 6.02 124 / 4.88 M20x 115-2
    200 x 65 / 8x2 1/2 219.1x73.0 / 8.625x2.875 70 / 2.76 310 / 12.2 108 / 4.25 153 / 6.02 124 / 4.88 M20x 115-2
    200x65 / 8x2 1/2 219 1 x 76.1 / 8.625 x 3.000 70 / 2.76 310 / 12.2 115 / 4.53 152 / 5.98 124 / 4.88 M20x115-2
    200x80 / 8x3 219.1x88.9 / 8.625x3.500 89 / 3.5 310 / 12.2 127 / 5 152 / 5.98 124 / 4.88 M20x 115-2
    ما هي مميزات استخدام وصلات الأنابيب المخددة في تركيب خطوط الأنابيب الخارجية أو تركيب خطوط الأنابيب لمسافات طويلة؟
    على عكس وصلات خطوط الأنابيب التقليدية، يمكن استخدام وصلات الأنابيب المخددة (جروف) في أنظمة خطوط الأنابيب الخارجية أو تركيبات خطوط الأنابيب لمسافات طويلة دون مراعاة قيود الطقس أو الحاجة إلى الأدوات الكهربائية أو دعم القدرة ذي الصلة. بالإضافة إلى ذلك، فإن تركيب وصلات الأنابيب المخددة سهل وذو كفاءة عالية.
    ما هي التطبيقات الصناعية لوصلات الأنابيب المخددة (جروف) والوصلات الميكانيكية؟
    وصلات الأنابيب جروف شائعة الاستخدام في أنظمة أنابيب التدفئة والتهوية وتكييف الهواء (HVAC)، أنظمة أنابيب رشاشات مكافحة الحريق، محطات معالجة مياه الصرف الصحي، وأنظمة نقل النفط والغاز.
