مسلوب جروف مركزي مقلوظ
  • مسلوب جروف مركزي مقلوظ
  • مسلوب جروف مركزي مقلوظ
    • طلب عرض سعر

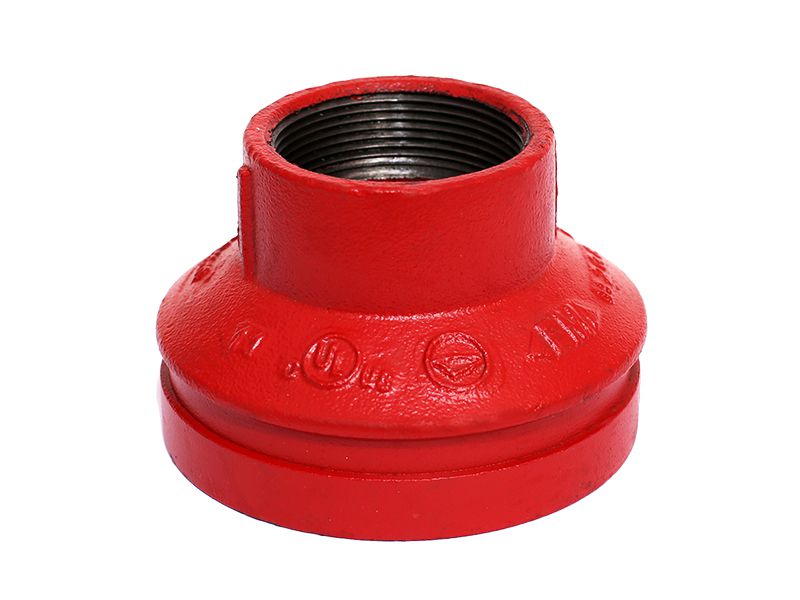

    مخفضات جروف متحدة المركز مقلوظ عبارة عن وصلات أنابيب مخروطية الشكل تحتوي على أخاديد وقلاوظ داخلية للتوصيل. تقلل من حجم خط الأنابيب بطريقة متماثلة ومتحدة المركز مع الحفاظ على محاذاة الخطوط المركزية للأنبوبين. يحقق هذا المنتج اقتران ميكانيكي باستخدام مجموعة من الأخاديد الموجودة في نهايات الأنابيب والوصلات. عادة، يتم تخديد أحد الأطراف باستخدام ماكينة خاصة، ثم يتم تثبيت المفصل على الأخدود باستخدام البراغي أو آلية مماثلة. الطرف الآخر مقلوظ.

    الخصائص
    • مصنوعة من مواد مثل حديد الزهر (الدكتايل)، الفولاذ المقاوم للصدأ، أو الفولاذ الكربوني، والتي توفر مقاومة قوية للتآكل والسحج.
    • متوفر بأحجام مختلفة وقيم الضغط المقننة لاستيعاب التطبيقات المختلفة.
    • تتيح توصيل أنبوبين بأقطار مختلفة
    التطبيقات الموصى بها

    مسلوب الجروف المركزي المقلوظ تستخدم بشكل شائع في أنظمة الأنابيب الصناعية والتجارية، مثل خطوط أنابيب الغاز خطوط أنابيب إمدادات المياه والخ.، حيث يجب تقليل حجم خط الأنابيب لاستيعاب التغيرات في التدفق أو الضغط.

    التطبيقات الموصى بها
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    المواصفات الرئيسية
    • متوفرة بقياسات
      متوفرة بقياسات: من 1×1 إلى 12×4 بوصة | من DN32×25 إلى DN300×100
    • ضغط التشغيل
      ضغط التشغيل: 300PSI/2.07MPa
    • الشهادات
      الشهادات: FM/UL/CE
    • الطلاء
      الطلاء: إيبوكسي \ مجلفن
    • اللون
      اللون: أحمر \ برتقالي \ أبيض، الخ.
    • المادة
      المادة: حديد الزهر (الدكتايل)
    المواصفات

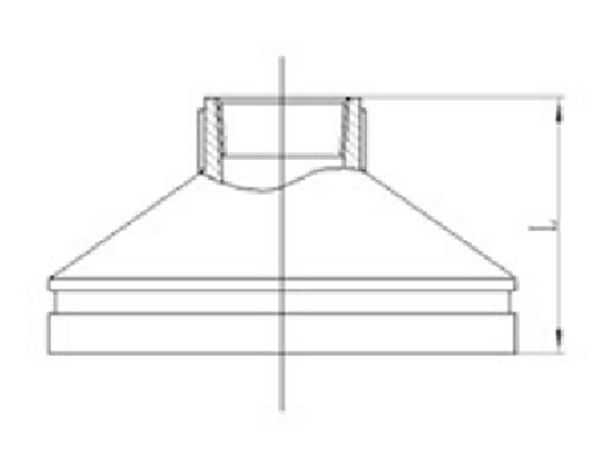

    القياس الاسمي القطر الخارجي للأنبوب (OD) الأبعاد
    mm/in mm/in L mm/in
    32×25 / 1 1/4×1 42.4×33.7 / 1.660×1.315 64 / 2.51
    40×32 / 1 1/2×1 1/4 48.3×42.4 / 1.900×1.660 64 / 2.51
    50×25 / 2×1 60.3×33.7 / 2.375×1.315 64 / 2.51
    50×32 / 2×1 1/4 60.3×42.4 / 2.375×1.660 64 / 2.51
    50×40 / 2×1 1/2 60.3×48.3 / 2.375×1.900 64 / 2.51
    65×25 / 2 1/2×1 73×33.7 / 2.875×1.315 64 / 2.51
    65×32 / 2 1/2×1 1/4 73×42.4 / 2.875×1.660 64 / 2.51
    65×40 / 2 1/2×1 1/2 73×48.3 / 2.875×1.900 64 / 2.51
    65×50 / 2 1/2×2 73×60.3 / 2.875×2.375 64 / 2.51
    65×25 / 2 1/2×1 76×33.7 / 3.000×1.315 64 / 2.51
    65×32 / 2 1/2×1 1/4 76×42.4 / 3.000×1.660 64 / 2.51
    65×40 / 2 1/2×1 1/2 76×48.3 / 3.000×1.900 64 / 2.51
    65×50 / 2 1/2×2 76×60.3 / 3.000×2.375 64 / 2.51
    80×25 / 3×1 88.9×33.7 / 3.500×1.315 64 / 2.51
    80×32 / 3×1 1/4 88.9×42.4 / 3.500×1.660 64 / 2.51
    80×40 / 3×1 1/2 88.9×48.3 / 3.500×1.900 64 / 2.51
    80×50 / 3×2 88.9×60.3 / 3.500×2.375 64 / 2.51
    80×65 / 3×2 1/2 88.9×76.1 / 3.500×3.000 64 / 2.51
    100×25 / 4×1 108.0×33.7 / 4.250×1.315 76 / 2.99
    100×32 / 4×1 1/4 108.0×42.4 / 4.250×1.660 76 / 2.99
    100×40 / 4×1 1/2 108.0×48.3 / 4.250×1.900 76 / 2.99
    100×50 / 4×2 108.0×60.3 / 4.250×2.375 76 / 2.99
    100×65 / 4×2 1/2 108.0×76.1 / 4.250×3.000 76 / 2.99
    100×80 / 4×3 108.0×88.9 / 4.250×3.500 76 / 2.99
    100×25 / 4×1 114.3×33.7 / 4.500×1.315 76 / 2.99
    100×32 / 4×1 1/4 114.3×42.4 / 4.500×1.660 76 / 2.99
    100×40 / 4×1 1/2 114.3×48.3 / 4.500×1.900 76 / 2.99
    100×50 / 4×2 114.3×60.3 / 4.500×2.375 76 / 2.99
    100×65 / 4×2 1/2 114.3×76.1 / 4.500×3.000 76 / 2.99
    100×80 / 4×3 114.3×88.9 / 4.500×3.500 76 / 2.99
    125×25 / 5×1 133.0×33.7 / 5.250×1.315 89 / 3.5
    125×32 / 5×1 1/4 133.0×42.4 / 5.250×1.660 89 / 3.5
    125×40 / 5×1 1/2 133.0×48.3 / 5.250×1.900 89 / 3.5
    125×50 / 5×2 133.0×60.3 / 5.250×2.375 89 / 3.5
    125×25 / 5×1 139.7×33.7 / 5.500×1.315 89 / 3.5
    125×32 / 5×1 1/4 139.7×42.4 / 5.500×1.660 89 / 3.5
    125×40 / 5×1 1/2 139.7×48.3 / 5.500×1.900 89 / 3.5
    125×50 / 5×2 139.7×60.3 / 5.500×2.375 89 / 3.5
    125×65 / 5×2 1/2 139.7×76.1 / 5.500×3.000 89 / 3.5
    125×80 / 5×3 139.7×88.9 / 5.500×3.500 89 / 3.5
    125×100 / 5×4 139.7×114.3 / 5.500×4.500 89 / 3.5
    125×25 / 5×1 141.3×33.7 / 5.563×1.315 89 / 3.5
    125×32 / 5×1 1/4 141.3×42.4 / 5.563×1.660 89 / 3.5
    125×40 / 5×1 1/2 141.3×48.3 / 5.563×1.900 89 / 3.5
    125×50 / 5×2 141.3×60.3 / 5.563×2.375 89 / 3.5
    125×65 / 5×2 1/2 141.3×76.1 / 5.563×3.000 89 / 3.5
    125×80 / 5×3 141.3×88.9 / 5.563×3.500 89 / 3.5
    150×25 / 6×1 159.0×33.7 / 6.250×1.315 102 / 4.01
    150×32 / 6×1 1/4 159.0×42.4 / 6.250×1.660 102 / 4.01
    150×40 / 6×1 1/2 159.0×48.3 / 6.250×1.900 102 / 4.01
    150×50 / 6×2 159.0×60.3 / 6.250×2.375 102 / 4.01
    150×65 / 6×2 1/2 159.0×76.1 / 6.250×3.000 102 / 4.01
    150×80 / 6×3 159.0×88.9 / 6.250×3.500 102 / 4.01
    150×25 / 6×1 165.1×33.7 / 6.500×1.315 102 / 4.01
    150×32 / 6×1 1/4 165.1×42.4 / 6.500×1.660 102 / 4.01
    150×40 / 6×1 1/2 165.1×48.3 / 6.500×1.900 102 / 4.01
    150×50 / 6×2 165.1×60.3 / 6.500×2.375 102 / 4.01
    150×65 / 6×2 1/2 165.1×76.1 / 6.500×3.000 102 / 4.01
    150×80 / 6×3 165.1×88.9 / 6.500×3.500 102 / 4.01
    150×100 / 6×4 165.1×114.3 / 6.500×4.500 102 / 4.01
    150×25 / 6×1 168.3×33.7 / 6.625×1.315 102 / 4.01
    150×32 / 6×1 1/4 168.3×42.4 / 6.625×1.660 102 / 4.01
    150×40 / 6×1 1/2 168.3×48.3 / 6.625×1.900 102 / 4.01
    150×50 / 6×2 168.3×60.3 / 6.625×2.375 102 / 4.01
    200×25 / 8×1 219.1×33.7 / 8.625×1.315 127 / 5
    200×32 / 8×1 1/4 219.1×42.4 / 8.625×1.660 127 / 5
    200×40 / 8×1 1/2 219.1×48.3 / 8.625×1.900 127 / 5
    200×50 / 8×2 219.1×60.3 / 8.625×2.375 127 / 5
    200×65 / 8×2 1/2 219.1×76.1 / 8.625×3.000 127 / 5
    200×80 / 8×3 219.1×88.9 / 8.625×3.500 127 / 5
    200×100 / 8×4 219.1×114.3 / 8.625×4.500 127 / 5
    هل يمكن استخدام وصلات جروف (المخددة) كبدائل لوصلات الفلنجة أو اللحام في نظام الأنابيب؟
    توفر وصلات الأنابيب الميكانيكية المخددة بديل متعدد الاستخدامات لربط الأنابيب، ومناسب لمختلف التطبيقات مثل أنظمة أنابيب أطفاء الحريق، أنظمة الأنابيب الخارجية، خطوط الأنابيب المستخدمة في الظروف غير المستقرة مناخياً. تعمل طريقة الربط الخالية من اللهب على تحسين كفاءة التثبيت وتقليل تكاليف الصيانة.
    ما هي مزايا أنظمة الأنابيب الميكانيكية المخددة (جروف)؟
    وصلات جروف تزويد أنظمة الأنابيب بمستوى معين من الصلابة، وانخفاض مستوى الضجيج، والاهتزازات الصغيرة، وانخفاض تكاليف الصيانة.
