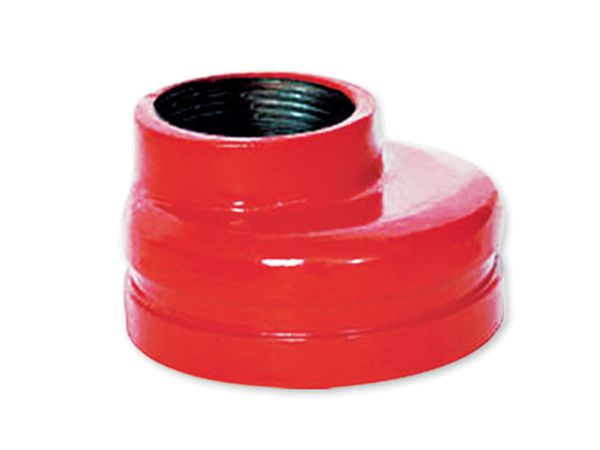

    مسلوب جروف لامركزي مقلوظ (سن داخلي) هي وصلات أنابيب على شكل مخروطي مع أخاديد وقلاوظة داخلية (سن داخلي) لتوصيل الأنابيب، مما يقلل من حجم خط الأنابيب بطريقة لا مركزية. مخفض الأنبوب هذا يحقق اقتران ميكانيكي عن طريق استخدام مجموعة من الأخاديد في نهايات الأنابيب والوصلات. عادة، يتم استخدام آلة خاصة لقطع الأخدود في أحد طرفي الأنبوب، ثم يتم تثبيت الوصلة على الأخدود باستخدام البراغي أو آلية مماثلة. الطرف الآخر مقلوظ.

    الخصائص
    • مصنوعة من مواد مثل حديد الزهر (الدكتايل)، الفولاذ المقاوم للصدأ، أو الفولاذ الكربوني، والتي توفر مقاومة قوية للتآكل والسحج.
    • متوفر بأحجام مختلفة وقيم الضغط المقننة لاستيعاب التطبيقات المختلفة.
    • تتيح توصيل أنبوبين بأقطار مختلفة
    التطبيقات الموصى بها

    مسلوب الجروف لامركزي المقلوظ (سن داخلي) يستخدم بشكل شائع في أنظمة الأنابيب الصناعية والتجارية، مثل خطوط أنابيب الغاز، خطوط أنابيب إمدادات المياه والخ.، حيث يجب تقليل حجم خط الأنابيب لاستيعاب التغيرات في التدفق أو الضغط.

    التطبيقات الموصى بها
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    التطبيقات الموصى بها
    المواصفات الرئيسية
    • متوفرة بقياسات
      متوفرة بقياسات: من 1×1 إلى 12×4 بوصة | من DN32×25 إلى DN300×100
    • ضغط التشغيل
      ضغط التشغيل: 300PSI/2.07MPa
    • الشهادات
      الشهادات: FM/UL/CE
    • الطلاء
      الطلاء: إيبوكسي \ مجلفن
    • اللون
      اللون: أحمر \ برتقالي \ أبيض، الخ.
    • المادة
      المادة: حديد الزهر (الدكتايل)
    المواصفات

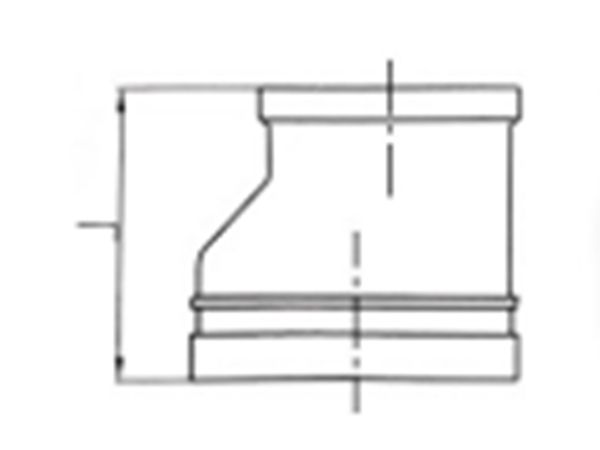

    القياس الاسمي القطر الخارجي للأنبوب (OD) الأبعاد
    mm/in mm/in L mm/in
    32x25 / 1 1/4x1 42.4x33.7 / 1.660x1.315 64 / 2.51
    40x25 / 11/2x1 48.3x33.7 / 1.900x1.315 64 / 2.51
    40x32 / 1 1/2×1 1/4 48.3x42.4 / 1.900x1.660 64 / 2.51
    50x25 / 2x1 60.3 x 33.7 / 2.375x1.315 64 / 2.51
    50x32 / 2x1 1/4 60.3x42.4 / 2.375x1.660 64 / 2.51
    50x40 / 2x1 1/2 603x48.3 / 2.375x1.900 64 / 2.51
    65x25 / 2 1/2x1 73.0 x 33.7 / 2.875x1.315 64 / 2.51
    65x32 / 2 1/2x1 1/4 73.0x42.4 / 2.875x1.660 64 / 2.51
    65x40 / 2 1/2x1 1/2 73.0x48.3 / 2.875x1.900 64 / 2.51
    65x50 / 2 1/2x2 73.0 x 60.3 / 2.875x2.375 64 / 2.51
    65x32 / 2 1/2x1 1/4 76.1 x 42.4 / 3.000x1.660 64 / 2.51
    65x40 / 2 1/2x1 1/2 76.1x48.3 / 3.000x1.900 64 / 2.51
    65x50 / 2 1/2x2 76.1x60.3 / 3.000 x 2.375 64 / 2.51
    80x32 / 3x1 1/4 88.9x42.4 / 3.500x1.660 55 / 2.17
    80x40 / 3x1 1/2 88.9 x 48.3 / 3.500x1.900 55 / 2.17
    80x50 / 3x2 88.9 x 60.3 / 3.500x2.375 55 / 2.17
    80x65 / 3x2 1/2 88.9x76.1 / 3.500 x 3.000 55 / 2.17
    100x65 / 4x2 1/2 108.0 x 76.1 / 4.250 x 3.000 76 / 2.99
    100x80 / 4x3 108.0x88.9 / 4.250 x 3.500 76 / 2.99
    100x32 / 4x1 1/4 114.3x42.4 / 4.500x1.660 60 / 2.36
    100x40 / 4x1 1/2 114.3x48.3 / 4.500x1.900 60 / 2.36
    100x50 / 4x2 114.3x60.3 / 4.500x2.375 60 / 2.36
    100x65 / 4x2 1/2 114.3x76.1 / 4.500 x 3.000 60 / 2.36
    100x80 / 4x3 114.3x88.9 / 4.500 x 3.500 60 / 2.36
    125x50 / 5x2 139.7x60.3 / 5.500x2.375 65 / 2.56
    125x65 / 5x2 1/2 139.7x76.1 / 5.500 x 3.000 65 / 2.56
    125x80 / 5x3 139.7x88.9 / 5.500 x 3.500 65 / 2.56
    125x100 / 5x4 139.7x114.3 / 5.500 x 4.500 65 / 2.56
    150x50 / 6x2 159.0x60.3 / 6.250x2.375 70 / 2.76
    150x65 / 6x2 1/2 159.0x76.1 / 6.250 x 3.000 70 / 2.76
    150x80 / 6x3 159.0x88.9 / 6.250 x 3.500 70 / 2.76
    150x100 / 6x4 159.0x108.0 / 6.250 x 4.250 70 / 2.76
    150x100 / 6x4 159.0x114.3 / 6.250x4.500 70 / 2.76
    150x125 / 6x5 159.0x133.0 / 6.250x5.250 70 / 2.76
    150x125 / 6x5 159 0x139 7 / 6.250 x 5.500 70 / 2.76
    150x50 / 6x2 165.1 x60.3 / 6.500 x 2.375 102 / 4.01
    150x65 / 6x2 1/2 165.1x76.1 / 6.500 x 3.000 102 / 4.01
    150x80 / 6x3 165.1x88.9 / 6.500 x 3.500 102 / 4.01
    150x100 / 6x4 165.1x114.3 / 6.500x4.500 102 / 4.01
    150x125 / 6x5 165.1x139.7 / 6.500x5.500 102 / 4.01
    150x50 / 6x2 168.3 x 60.3 / 6.625x2.375 70 / 2.76
    150x65 / 6x2 1/2 168.3x76.1 / 6.625 x 3.000 70 / 2.76
    150x80 / 6x3 168.3 x 88.9 / 6.625x3.500 70 / 2.76
    150x100 / 6x4 168.3x114.3 / 6.625x4.500 70 / 2.76
    150x125 / 6x5 168.3x139.7 / 6.625 x 5.500 70 / 2.76
    200 x 50 / 8x2 219.1x60.3 / 8.625x2.375 85 / 3.35
    200x65 / 8x2 1/2 219.1x76.1 / 8 625x3.000 85 / 3.35
    200 x 80 / 8x3 219.1x88.9 / 8.625x3.500 85 / 3.35
    200x100 / 8x4 219.1 x 108.0 / 8.625x4.250 85 / 3.35
    200x100 / 8x4 219.1 x 114.3 / 8.625x4.500 85 / 3.35
    200x125 / 8x5 219.1 x 139.7 / 8.625 x 5.500 85 / 3.35
    200x150 / 8x6 219.1 x 159.0 / 8.625x6.250 85 / 3.35
    200x150 / 8x6 219.1 x 165.1 / 8.625x6.500 85 / 3.35
    200x150 / 8x6 219.1 x 168.3 / 8.625x6.625 85 / 3.35
    لماذا يعتبر نظام الأنابيب المخددة (جروف) أسهل في الصيانة؟
    في نظام الأنابيب المخددة (جروف)، تكون الصيانة بسيطة مثل فك مسامير الوصلات وإزالتها من الوصلات للوصول إلى الأنابيب. على عكس الأنابيب الربط بالفلانشة أو الوصلات الملحومة، ليست هناك حاجة لقطع أو إعادة لحام الأنابيب أثناء الصيانة، مما يقلل بشكل كبير من تكاليف الصيانة.
    ما هي تطبيقات وصلات الأنابيب الميكانيكية؟
    وصلات الأنابيب الميكانيكية معروفة بسهولة تركيبها وصيانتها، وتستخدم بشكل شائع في تطبيقات مثل أنظمة أنابيب رشاشات أطفاء الحريق، أنظمة أنابيب معالجة مياه الصرف الصحي في مصانع الورق، وأنظمة أنابيب نقل البترول.
