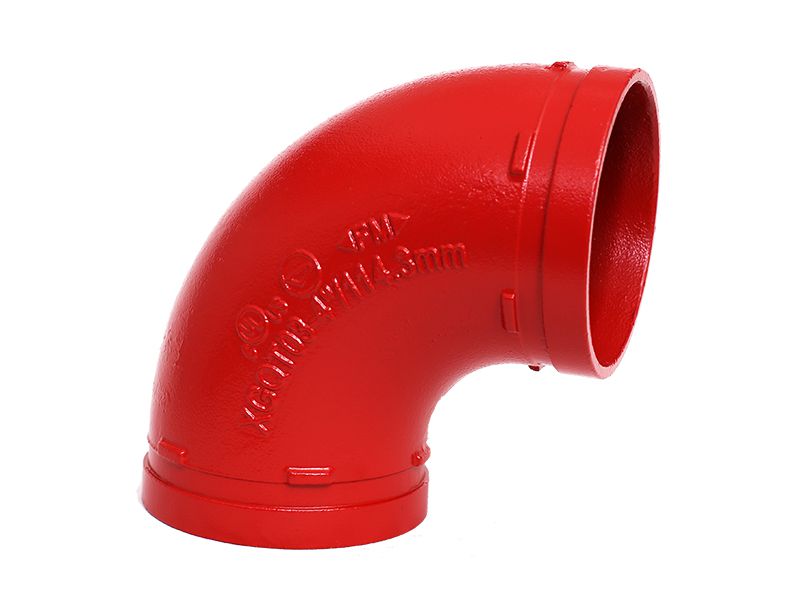

كوع الجروف المسلوب 90 درجة طويل يستخدم لربط أنبوبين بنفس الحجم لجعل خط الأنابيب ينعطف 90 درجة لتغيير اتجاه التدفق. يتكيف هذا الكوع أيضاً مع الأحجام أو المكونات.
كوع الجروف المسلوب 90 درجة طويل مناسب لأنظمة التدفئة الداخلية، أنظمة معالجة مياه الصرف الصحي، أنظمة خطوط أنابيب نقل النفط والغاز، والخ.

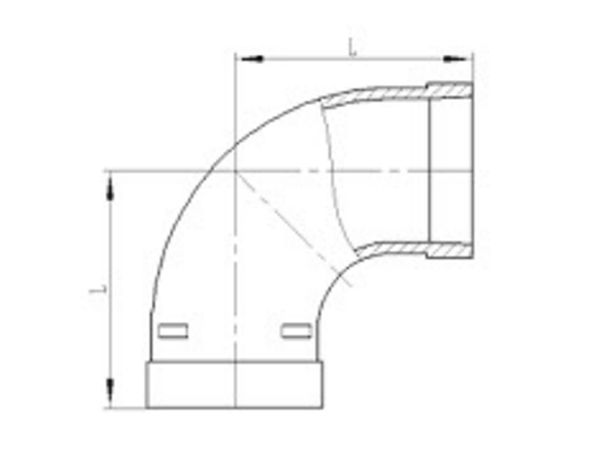

القياس الاسمي | القطر الخارجي للأنبوب (OD) | الأبعاد |
mm/in | mm/in | mm |
25 / 1 | 33.7 / 1.327 | 57 / 2.24 |
32 / 1 1/4 | 42.4 / 1.669 | 60 / 2.36 |
40 / 1 1/2 | 48.3 / 1.9 | 60 / 2.36 |
50 / 2 | 60.3 / 2.375 | 70 / 2.76 |
65 / 2 1/2 | 73 / 2.875 | 76 / 2.99 |
65 / 2 1/2 | 76.1 / 3 | 76 / 2.99 |
80 / 3 | 88.9 / 3.5 | 80 / 3.15 |
100 / 4 | 108 / 4.25 | 102 / 4.02 |
100 / 4 | 114.3 / 4.5 | 96 / 3.78 |
125 / 5 | 133 / 5.25 | 121 / 4.76 |
125 / 5 | 139.7 / 5.5 | 121 / 4.76 |
125 / 5 | 141.3 / 5.563 | 121 / 4.76 |
150 / 6 | 159 / 6.25 | 140 / 5.51 |
150 / 6 | 165.1 / 6.5 | 122 / 4.8 |
150 / 6 | 168.3 / 6.625 | 140 / 5.51 |
200 / 8 | 219.1 / 8.625 | 150 / 5.91 |
250 / 10 | 273 / 10.75 | 215 / 8.46 |
300 / 12 | 323.9 / 12.75 | 245 / 9.65 |
